简单易制的晒版箱灯管一致性启动电路

　　在制作印刷电路板过程中，晒版是不可缺的一道环节，下面介绍一种容易制作的晒版箱灯管一致性启动电路。此箱也可用于其他印刷制版曝光行业中。
　　
　　晒版箱的具体尺寸根据需要确定。晒版灯管！必须配置与灯管相适应的镇流器，否则将影响灯的发光效率和使用寿命。此电路中不使用启辉器。灯管在箱中均匀排列，灯与灯之间的距离应保持1cm左右，在灯的背面最好加反光板，这样可使箱面的照度提高10%。灯管表面距箱体玻璃表面保持10-15cm为好。
　　

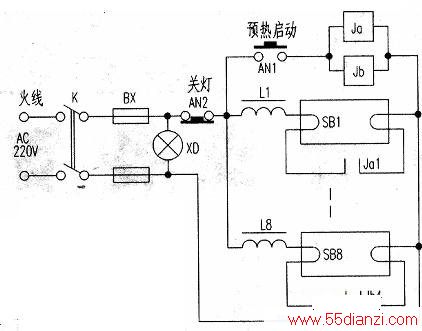

　　电气接线图如图所示。合上K，指示灯XD点亮，表示电源已接通。按下AN1，继电器Ja、Jb动作，Ja1~Ja4、Jb1—Jb4各触点闭合，所有灯管两端的灯丝均发红，灯管进入“预热”状态。保持1~3秒钟后松开AN1，Ja1~Ja4、Jb1~Jb1各触点又断开，各灯管同时点亮，“启动”完成。
　　
　　当晒版完成后，按下AN2，所有灯管同时熄灭，工作结束将：K闸断开，可确保安全。此晒版箱有制作简单、启动一致性好、使用方便等优点。
