用预切符简简单单做电路板

　　用这种方法制作的电路板简单而便宜。
　　

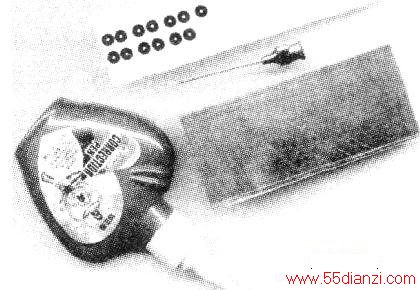

　　首先，介绍这种方法的几种必备材料和工具。如下图所示，主要材料覆铜板、预切符、一枚6号针头、一瓶涂改液。这里需要指出，预切符可以购买成品，也完全可以自制，制作方法有两种：切割法和冲压法。

　　先介绍切割法，这种方法简单但是费一点事，取来一块玻璃板将黄色的胶带贴在其上，用3毫米的圆管去切割胶带就可以得到一个圆圆的预切符了。
　　

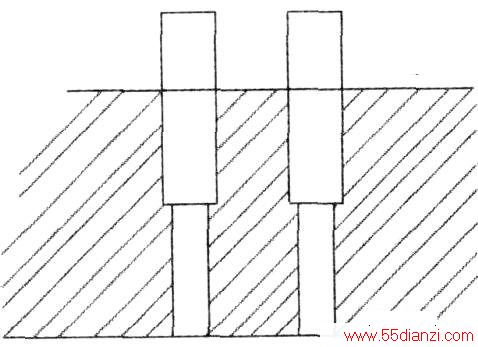

　　再介绍冲压法，先要找来一张贴不干胶的衬纸（光滑的纸也行）并且把胶带贴在衬纸上待用。找一支旧不锈钢的水笔芯（直径3毫米）拔掉两端的笔心和笔帽，然后用2毫米的钻头在一块长5厘米的木料上钻孔，把木料钻通，用3毫米的钻头在2毫米的孔，上部扩钻成3毫米孔，把水笔芯放进去就好了，如下图所示。下面可以开始冲压了，把开始准备好的胶带放在一块平整的木板上用做好的冲具一冲就好了，也可以同时作2个以上的冲具同时冲，每冲一下就可以得到几个圆圆的预切符。

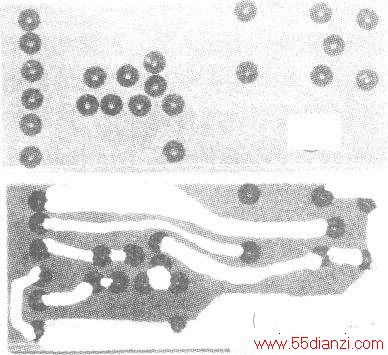

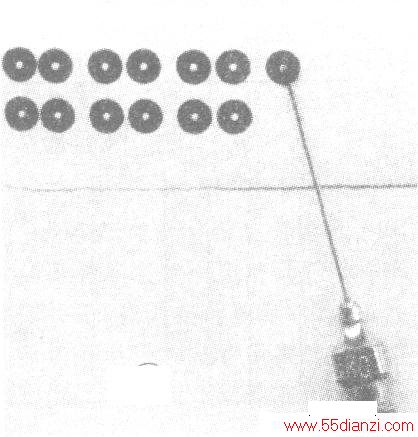

　　现在开始着手制作一块美丽的印刷电路板。先把覆铜板用细砂纸打磨平滑并清洗干净，照着我们画的电路图把预切符贴在相应的部位。揭下预切符就要用到6号针头了，用针尖平的一端小心的揭下预切符，要注意不要把预切符的胶刮掉，否则腐蚀电路的时候就会腐蚀掉没有胶的部分，如上图所示。贴一些引脚精度要求较高的电子元件要注意，可以把预切符先放入集成块的每个脚上，然后把集成块放在覆铜板上就可以精确定位每个预切符了。上图就是贴好的印制电路板。贴好了焊盘下面就是绘制电路的走线了。这里就要用上前面介绍的涂改液了，涂改液优点比较多：易挥发、很容易刮除修改，下图是徒手画的电路走线图。如果能用尺子来画电路图效果会更好！

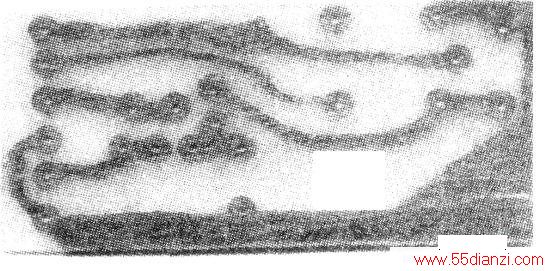

　　接下来就可以拿这块绘制好的电路去腐蚀成形了，如下图，这就是用三氯化铁腐蚀出来的电路板。可以用直径1毫米的麻花钻头给所有的焊盘钻孑L．配合台钻的效果更佳，用手钻钻孔时，首先，必须要固定好电路板，不然容易断钻头。钻头要和电路板保持垂直。再就是先启动电钻，然后放到你要钻的焊盘的中心上，用力要均匀，一个美观的小孔就钻好了。
