DIY一个电动车维修工具,如下图所示。
组件:外壳,是2新日电动车上的一个部件的盒子,巧妙的用了5个引脚的102排阻;拆了个多音喇叭,得到个6孔插头,从一报废控制器上拆到一根3芯插头线:又用一数字表拆出来的坏电池扣当电池扣;再加上9V电池,这样配件就齐了。

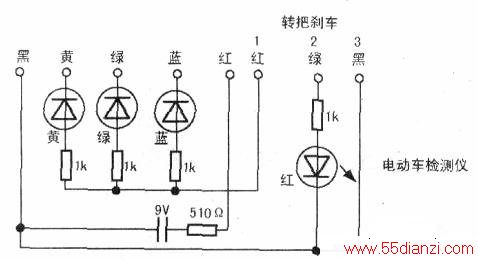

预先在盒子上对应4个LED打孔,按下图制成的小电路,对齐LED孔位放进盒子里,由于电路板上的管脚有些比较长且尖利,容易扎透电池表面的绝缘漆,于是用锉刀将所有焊锡点都镗平,再垫上两层广告纸,这样就安全了,最后将9V电池装进去盖上后盖制作完成。6孔插头可以接电机的霍尔,转动电机这3个灯会轮流闪烁,而那个红灯是测量转把的,拧转把时,亮度会变化,而刹把不需要接地线,红绿两线接开关就可以测量了。随身带着,判断故障可比万用表方便。
