普通电烙铁在使用过程中由于长时间通电使电烙铁过热,导致其使用寿命大大缩短。要是经常去拔电源插头又会显得很麻烦。如果能使用简单的温度控制器,把电烙铁的温度控制在一定的范围之内,既方便又可以延长电烙铁的使用寿命。

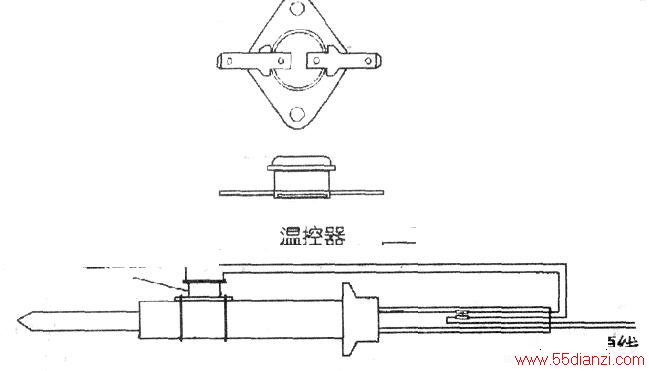

用常见的自复位式温度控制器可以实.现温度的自动控制功能。自复位温控器的常见外形如上图所示。
自复位式温控器有常闭和常开两种形式6在电烙铁的温度控制中应选用常闭型,断开动作温度选择在130°~150°为宜.温控器的感温面是平面,它与电烙铁间的接触是线接触。断开温度,过低不能熔锡;过高会损坏温控器。
温控器和电烙铁之间可用铁丝固定。电路按线也比较简单,将电烙铁手柄拧开,将温控器串在电烙铁的电阻丝与电源线之间即可,连线见下图。这样一部简单的恒温电烙铁便做成了。
