我们在修理期间通常需要用仪表测量线路、整理元件、分析故障，这时电烙铁仍在通电，稍不注意就会造成烙铁烧死氧化，也时常烧坏烙铁芯。

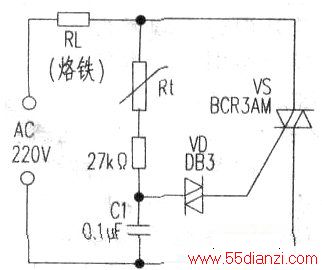

增加恒温功能以其保持合适所需温度，电路如下图。
该电路简洁实用性特别强，并无特殊之物，关键是热敏电阻需要自制，因为笔者手上只有几只常温下阻值为5kΩ左右的负温电阻系数热敏电阻，而这里需要用阻值变化几千欧姆的正温度系数热敏电阻，到本地电子商场无法购买到，几经试制均不理想。最后用彩电消磁电阻改制成功，改制过程如下：

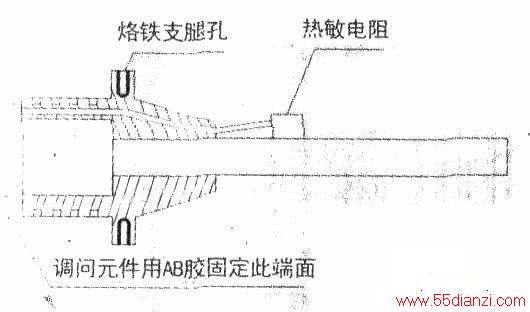

先将彩电消磁电阻内的PTC片取出，用锋利刀将其正反面相对应处刻一小沟，用力一掰就掉下来。然后在砂轮片上将其磨成2.5mm×7mm的长方体，再将消磁电阻内的弹簧片取出，剪成2块2mm×12mm的长条，并略整成弧形以增加弹力，用作电阻引线。再将废的50W内热烙铁芯用砂轮磨去l0mm长一段瓷管，两根弹片夹住PTC小长方体刚好可以塞进、塞紧，再焊上两根引线。然后用AB胶封住瓷管两头及裸露的引线，这个热敏电阻就做成了。下一步就是用直径2mm的钻头在烙铁胶木上钻一小孔，如下图所示。
将热敏电阻引线从小孔穿过，再将热敏电阻的细铜丝固定在烙铁管上，改变热敏电阻在烙铁管上的位置，就可改变电烙铁的温度。调温电路的其它元件可用AB胶粘在烙铁胶木的端面，以不妨碍套上烙铁把即可。最后将电源线接好，套上烙铁把，电烙铁的恒温部分就改制成功了。
为了外出维修携带便利，在电烙铁上加一个折叠的支腿。
改造过程：先在电烙铁胶木上打平两个面，然后用不锈钢丝照图3所示做一支腿，将支脚的两端钢丝插进小孔即可。使用时，靠支脚中间的凹弧卡住烙铁管，既牢又稳，不用时将其向后扳倒，支脚夹住烙铁把，即可。

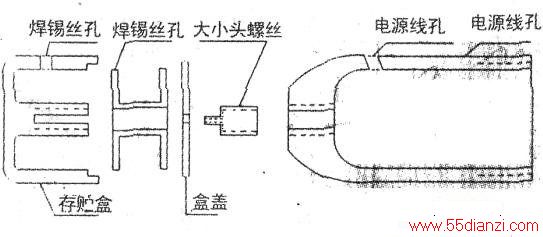

为使用方便，在烙铁把的后端装一存焊锡丝的装置，存盒可用胶术单相插头外壳改制，小滚子用铁皮自制。小滚子上绕满焊锡丝，放进存盒，将焊锡丝从存盘的小孔抽出一小段，再将存盒盖盖好，用透明胶纸粘牢即可。
将烙铁把后端攻一M8螺纹，侧面钻一直径6mm的孔，用以通过电源线，再把M8螺丝改成下图所示的大小头螺丝，一头M8、一头M3。M8一头固定在烙铁把上，M3一头用以固定存盒。这个贮存盒平时靠烙铁把上的螺丝固定在把上，用时将存盒拧下，焊锡丝用多少拽多少，十分方便。
