千叶牌75型恒温电烙铁原理分析

　　此恒温电烙铁系台湾制造，使用快速，携带方便，其调温范围约在1000℃～4500℃，控制精度约正负8%。它采用热电偶传感器，可直接用220V交流电工作。
　　

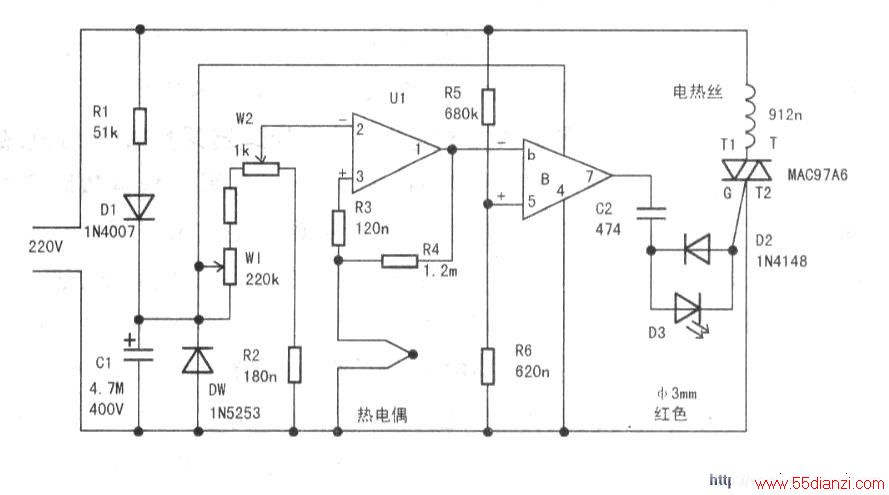

　　电路如图所示，220V交流电经R’降压．D’半波整流、DW稳压、c’滤波后为Ul（型号不清、无法辨认）及调温设定供电。Ul的(2)脚反相输入端为调温设定电压（由W2调整），(3)脚为热电偶检测电压输入端，(1)脚为输出端。

　　R4将输入很少一部分反馈到同相输入端(3)脚，故当小信号波动时，输出电压可锁定不变。当热电偶检测到温度较低时，(3)脚电平比(2)脚低，(1)脚输出电压也降低，进而使UIB放大器(6)脚电压相对于固定偏置的(5)脚偏低，使(7)脚输出端为高电平。这里，(5)脚电压是由220V经R5、R6分压后提供，所以频率、相位同AC220V-致，它与(6)脚比较后在(7)脚输出交流电压。此电压再经C2、D2、D3反相并联后触发T的G极，使Tl、T2导通，串联在交流电网回路中的烙铁芯（丝）发热，进行焊接，从而达到恒温的目的。通过LED光亮的明暗，可以直观地显示调节的温度。

　　常见故障维修
　　
　　(1)电烙铁不发热，无法使用。首先，检测烙铁的电源插头及电源线正常。查内部电路，发现Rl已断路，用51kΩ/3W电阻更换后，烙铁发热正常。

　　(2)烙铁头微热，LED微亮，调W2无效。经仔细检查，发现W2内的碳膜磨损严重，并有微小断裂。用3296型精密可调电阻更换后，烙铁调温恢复正常。

　　注：这是该烙铁最常见故障，因经常旋动W2调温，致使其损坏率较高，检修时应注意。

　　(3)插入电源插座，烙铁不热，LED也不亮。检测Ul供电端(8)脚电压约为25V，正常，测(5)脚电阻偏大。拔下电源插头，观察R5、R6，发现R5壳体的中部微暗，检测其已开路。R5在电路中为1/4W，用680kΩ/1W电阻更换后，故障排除。
