用CD4069构成的晶体管测试电路

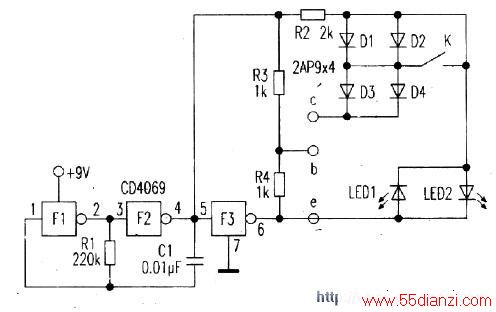

　　无线电爱好者自备一只晶体管测试仪十分必要。本文介绍的晶体管测试仪，亦可用于晶体管在线测试，其电路如附图所示。不论三极管为NPN或PNP型，只要将b、c、e探针夹与其相应管脚连接，便可知晶体管的好坏；若将K闭合，则用c、e探针亦可对二极管在线测试。

　　CD4069是CMOS型六反相器，F1、F2、R1、C1构成自激多谐振荡器，由R1、C1将其振荡频率设定为几百Hz，信号通过④、⑥脚输出。只要被测晶体管是好的，LED1、LED2中就有一只被点亮。若全亮或全灭，则说明被测晶体管已损坏。
