此总成的电路是用普通电子元器件组装的电子电路，各种器件价格便宜易购。做成成品使用后，维修换件方便。（如易损件是继电器，在安装时是使用插座的，如有损坏，则拔下坏的换上好的即可）将此总成或单元电路应用于各种啊轮拖拉机和农田车、农用运输车和各种普通型客、货车、挖掘机、铲车等车的车电路中实行过流保护、也就是在车电路的各个灯光电路或其它用电器前，装上了电子保险，使该电路中的电流（工作电流或短路电流）在超过设定值时，电路自动断开供电电源，避免事故的发生。
一、基本电路

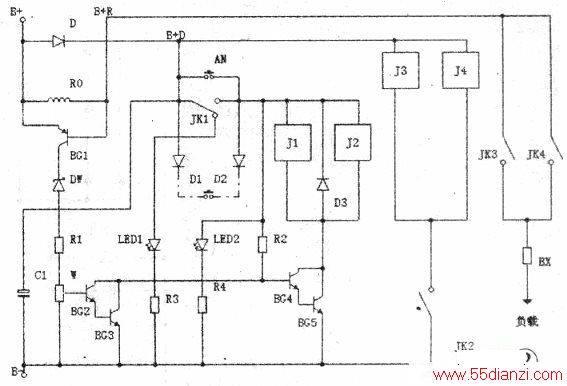

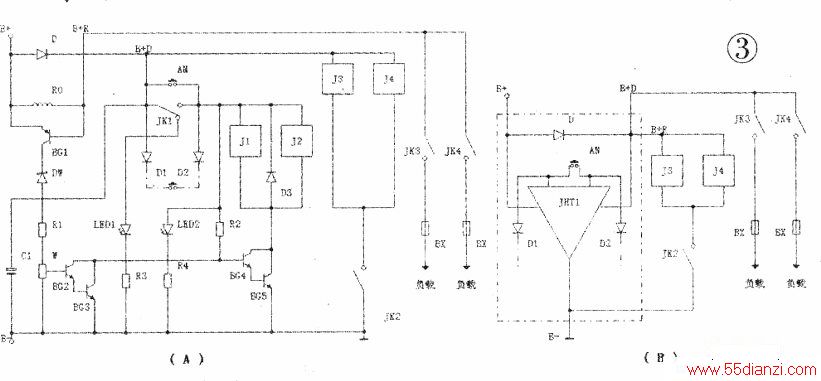

本设计采用了一种基本单元电路（见图1），负载的基本单元电路原理见图2，其基本图见图3。其工作原理是：蓄电池正极电压B+12V或24V，加在D的正极和BC1的发射极以及RO的一端，此B+电压通过RO后，变为B+R电压加在BC1的基极和JK3、JK4的中心触点上。D是保护二极管，防止蓄电池电压反接。D负极上的电压(B+D)接在滤波电容C1的正极，滤除汽车发电机的交流成分。B+D电压又接在D1的正极(D1导通)、AN的一端和JK1的中心点上，通过JK1的中心触点加在JK1的常闭点上，使得LED1正极得正电压导通后再通过R3的限流，点亮LED1发光二极管做电路故障指示用。
当按下AN后，B+D电压加在D2的正极(D2导通)和J1、J2的线圈上，并通过线圈加在BG4、BG5的集电极上：同时B+D电压通过R2限流后，加在BG4的基极。BG4和BC5均饱和导通，由于BC5的发射极接公共负极，故BG4、BG导通后，其集电极为低电位。J1、J2得电吸合，JK1的中心触点与常开触点吸合在一起形成自锁，电路得电正常工作。JK1吸合后，常闭触点断开，LED1灭，常开触点闭合后，LED2通过R4限流点亮．做电路通电指示。
JK2吸合后，其中心触点与常开触点相连，J3、J4继电器线圈得电吸合，分别控制JK3、JK4给电路负载供电、RO是大功率电流取样电阻器．RO上流过电流时，在RO的两端便产生电压降。此电压降的极性是：
B+端为正，接负载端为负。RO上的电流越大．RO上产生的电压降也越大。当RO上的电压降达到或超过o.5v时，接在RO两端的PNP型三极管BGl(9012)的发射结导通．(9012的基极接负电压端，发射极接正电压端)RO上流过电流的大小，决定着BG1的导通与截止。当BC1导通后，其集电极输出一个正向电压，当此正向电压超过稳压管DW6.5V的稳压值时，DW击穿导通，输出的正向电压经R1和W分压限流后，加在由BG2、BG3组成的复合管的基极上（BC2的基极），由于BG3的发射极接公共负极，故BG2、BG3饱和导通后其集电极变为低电位后加至BG4的基极，把BG4的基极也变为低电位，促使BC4、BC5组成的复合管由导通变为截止．JKI的常开触点释放而常闭触点连接，J1、J2的供电断开，LED2灭，LED1亮。
JK2中心触点与常开触点断开，JK3、JK4也随之断开供电电源。D3在电路中的作用是吸收J1、J2线圈的反峰电压，保护三极管BC4、BG5。此电路的关键是在RO的阻值和W的分压。
图4中，在蓄电池供电电压B+为12V左右时．RO的阻值是0.025Ω/400W。RO上若流过20A的直流电流(输出功率约为12x20=240W)则在RO上产生0.5v左右的电压降，此电压降作用在PNP型硅材料三极管BGl(9012)的发射结上，发射结不导通或浅导通，其集电极上无电压输出或有很低的电压加在DW上，不足以击穿DW，故Rl和W上没有电压。BG2、BG3也是截止的。当RO上的电流超过25A时，则在RO上产生0.6V以上的电压降，这使得BG1(9012)导通或饱和导通，其集电极上输出略低于B+的电压。使DW马上击穿导通，将电压加在R1和W上，R1和W上通过的电流约300μA左右。调W使BG2的基极电压为0.65V左右。使BC2、BC3均饱和导通后促使BG4、BC5快速截止，使JK1、JK2立即释放。
在蓄电池供电电压B+为24V左右时，RO的阻值为0.05Ω/400W。RO上流过10A的电流时(输出功率约为24x10=240W)则在RO上产生0.5v左右的电压降，此电压加在PNP型三极管BG1(9012)的发射结上时，发射结不导通或浅导通，其集电极上无电压输出或县有很低的电压不足以击穿DW，故R1和W上没有电压。BG2、BG3也是截止的。当RO上的电流超过12.5A时，则在R0上产生0.6V以上的电压降，这使得BCl(9012)导通或者饱和导通。其集电极输出略低于B+的电压，DW马上击穿导通，将电压加在R1和W上，R1和W上通过的电流约300μA左右，调W使BC2的基极电压为0.65V左右，使BG2、BC3均饱和导通后，促使BCA、BC5快速截止，而使JK1、JK2快速释放。
图l、图2中电子元器件的标号、名称、数值是：
B+:蓄电池正极电压。B-:蓄电池负极电压。D：硅整流二极管2NC18，C1:电解电容器，220μF/50V。C2:
电解电容器，1μF/50V。C3:电解电容器，10μF/50V。
在蓄电池电压12V供电时：RO:电流取样电阻器0.025Ω/400W。在负载加倍电路中RO的阻值是0.0125Ω/400W。R1、R2;：电阻器10kΩ1/8W.R3、R4:
电阻器，2kΩ1/4W。W:可调电阻器22kΩ1/2W。
在蓄电池电压为24V供电时：RO:电流取样电阻器0.05Ω/400W，在负载加倍电路中RO的阻值是0.025Ω,/400W，Rl、R2:电阻器20kΩ1/8W。R3、R4:电阻器，4kΩ1/4W。W:可调电阻器47kΩ1/2W。
D、D1、D2、D3、：硅二极管1N4007。LED1:红色发光二极管。LED2、：绿色发光二极管。DW:硅6.5V稳压管。BG1:PNP型硅三极管9012。BG2、BG3、BG4、BG5:
NPN型硅三极管9013。AN:常开型无锁按钮开关。Jl、J2、：12V或24V小功率触点(1-2A)继电器。J3、J4:
12V或24V大功率触点(30-40A)继电器。JKl:J1的常开常闭触点。JK2、：J2的常开触点。JK3:J3的常开触点。JK4:J4的常开触点。
二、控制左、右转向、急闪、蜂鸣器的单元电路
基本单元电路的工作原理从略，简述间歇开关电路原理：从开关K1．K2的B、C、点输入的12或24V的B+D电压在接通的瞬间．电阻器R5限流后给NPN型管BG6、BG7(9013)基极一个正电位，使BG6、BG7立即饱和导通，继电器J5、J6的触点JK5、JK6得电吸合，蜂鸣片H得电鸣响：在JK5吸合后，NPN型管BG8(9013)通过电阻器R6给其基极正电位，使其缓慢导通，在BG8缓慢导通的同时，电容器C1通过BG8导通的发射结到负极充电后，又给BG6，BG7基极一个正电位，使得BG6、BG7也缓慢截止；当BG6、BG7缓慢截止时，BG6的集电极逐渐变为高电位，而使电容器C2通过电阻器R7和尚在导通的BG8的发射结到负极充电。BG6，BG7完全截止后，C2充电结束，JK5、JK6也随之释放。JK5释放后，BG8的基极正电位立即变为由C1、C2的负极所提供的负电位而深度截止：BG8截止后，其集电极为高电位，使得BG6、BG7的基极又得正电位而导通，JK5、JK6再次吸合，蜂鸣器又响；在JK5吸合后．BG8通过R6送来的正电压抵消掉由C1、C2所形成的负电压，而逐渐变为正电位而导通，BG8导通后又给C1、C2充电和促使BG6，BC7截止；BG6、BG7的截止又使得BG8的基极失去正电位变负后截止，BG8的截止又使得BG6、BG7导通……。如此周而复始的导通与截止，使得JK5、JK6周期性的吸合与释放，蜂鸣器H也周期性的鸣响与停止。JK6的吸合与释放控制着JK3、JK4的通与断，从而控制着L1、L2、LED1和L3、L4、LED2转向灯的亮与灭，实现了转向电路的闪光与鸣响。
图3、图5中电子元器件的标号、名称、数值是（图1、图2中以标明的除外）：
在蓄电池电压12V供电时：R8、R9、Rl0:电阻器，2kΩ1/4WoR5.R7:电阻器，5,6kΩ1/8WoR6:电阻器．68kΩ1/8W。
在蓄电池电压为24V供电时：R8、R9、R19:电阻器，4kΩ1/4WoR5.R7:电阻器，11.2kΩ1/8WoR6:电阻器．136kΩ1/8W。
D4:硅二极管1N4007。
LED3、LED4、LED5:绿色发光二极管。BG6、BC7、BG8:
NPN型硅三极管90130H:
压电蜂鸣片。J5、J6:12V或24V小功率触点(1-2A)继电器。JK5、JK6:J5、J6的常开触点。K1、K2:微小型中点直立式双刀双掷开关。K3、K10:微小型中点直立式单刀双掷开关。L1、L2、L3、IA:
12V20W或24V20W转向灯。L5、L6、L7、L8:12VlOOW或24V100W前照灯（或后照灯）。
注：图6(A)的虚线内是间歇电路的电路原理图。(B)是简化后的间歇电路的电路原理图JHT2。
三、具体电路分析
1．以图4为例，电路分为两部分，即基本单元电路和闪光蜂鸣电路。
(1)基本单元电路部分
在图4中,B+(12V或24V)加入D的正极、BG1的发射极和RO端后．D导通将B+电压变成B+D加在C1正极进行残存滤波。纯净的直流电加在AN-端和D1、LED1的正极，D1导通，LED1通过R3限流后导通发光做电路故障指示。此时不按AN，JK1不吸合，AN另一端没有电压。当按下AN，12V或24V直流电加到R2、D2正极（D2导通）、LED2正极、Jl、J2的各一端，加到D3的负极。(D3的作用是吸收J1、J2的反向峰值电压和电流，保护BG4、BG5)并通过J1:J2的线圈将这个电压加到BC4、BG5的集电极和D3的正极。LED2通过R4限流后导通发光做通电指示。R2将电压限流后加在BG4的基极，因BG4、BG5组成达林顿管，故BG4基极加入导通电压后,BC4、BG5一起导通，J1、J2得电，JK1、JK2吸合。JK1吸合后自保，电路开始长时间通电。JK2吸合后，对J3、J4形成负极通路。BG1是PNP型硅三极管9012,9012的基极接负电位，发射极接正电位时才可使其导通，故9012的基极接在RO的另一端即接往负载端。发射极则接在电源进入RO端即B+端。这样，当RO中有电流通过时，便会产生基极为负，发射极为正的电压降，此电庄降不足以使9012导通时(o-5v以下)9012是截IE的，集电极无电压输出，DW截止，R1、W上没有电压,BG2、BG3也是截止的。当RO上的电压降突然超过0.5v时（负载加大或电路短路），9012立即导通，集电极输出相当于B+D的电压，使DW反向击穿导通后将电压加在R1和W上，此电压经R1、W降压限流后，加在BG2的基极，使BG2导通，BG2和BG3组成达林顿管，故BG2、BG3一起导通后，其集电极由高电位骤变为低电位，促使BG4基极也突然变为低电位而使BG4、BC5由导通变为截止。JK1、JK2释放。JK1释放后，其常开点断开，电路失去自锁电路断开,LED2灭，表示电路断电，其常闭点合上。LED1亮，表示电路出现故障后，电路断电自保。JK2释放后将J3、J4的负极通路断开，J3、J4释放，JK3、JK4触点断开。以上是基本单元电路的工作过程。
