混合式汽车电子闪光器

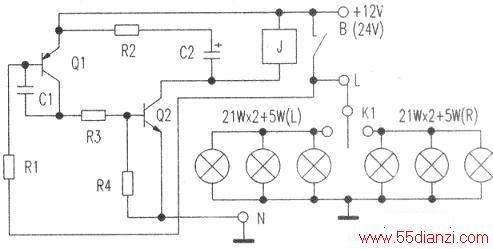

　　混合式电子闪光器输入部分是由检测、振荡、功率驱动等电子器件构成。输出部分是由电磁继电器完成执行功能，如下图所示。
　　
　　工作原理：当B端接人+12V(24V)后，C1、C2由+12V电源经Q1的e、b极和R2、R3、R4充电。L端K1在未接通左右转向灯负载时，该电路处于静止状态。一旦K1与左或右转向灯（负载）接线端闭合后，C1通过R1和负载放电，同时Ql管导通，也驱动Q2导通，继电器工作，使常开触点闭合，转向灯得电发光。由于电容器C1、C2的存在，不能使Q1马上截止，待电容器放电到一定程度后，Q1截止，继电器J触点断开，完成一个周期。导通、截止的时间T，取决于C1、C2、R1、R2，其中改变C1、R1使频率变化，达到每分钟频闪为60—120次。C2、R2为占空比调整，一般为40%~60％左右。
