各种型号的红外遥控器在按下按钮时会产生一串连续的37.9kHz编码脉冲，由红外二极管转换成光脉冲发射出去。这些红外脉冲串被红外接收器（你的电视机、录像机、VCD、DVD等）检测到并译码后使控制电路产生相应的功能（如改变电视机的频道、增加或减小音量等）。本电路只要你按一下遥控器按钮，即可控制继电器的吸合或释放。
电路工作原理

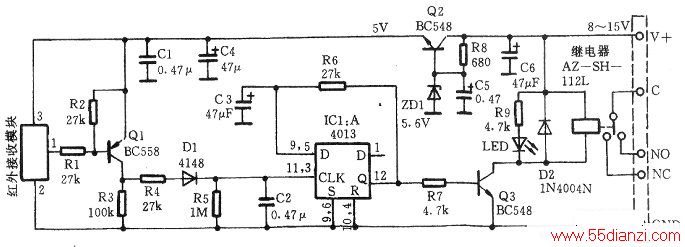

红外遥控开关电路如图所示。它由红外接收模块、三极管Ql、双D触发器（只用其中的1个）、驱动三极管Q3、继电器、继电器工作状态指示LED及用作稳压的ZD1稳压二极管及三极管Q2等组成。
红外接收模块检测到遥控器发射的37.9kHZ负脉冲串，这些负脉冲由Ql反相变成正脉冲。
然后，这些正脉冲由R4、Dl、R5及C2网络将它变换成单脉冲。在Ql集电极上的正脉冲经R4及Dl向C2充电。
充电时间常数约1.25毫秒(R4×C2)。
在两个输入脉冲之间的短时间内，Ql截止，C2开始向R5放电，放电时间常数约0.5秒。由于前者短、后者长，在下一个红外脉冲未到之前C2上电荷未放完又开始充电，使C2上的电压不断增加，最终提供了所需的触发时钟脉冲使D触发器翻转。
D触发器R及S端接地，在CLK端输入电压超过3.5V(VDD=5V)时，其Q输出低电平、Q的反输出高电平。此高电平一方面使Q3导通、继电器吸合、继电器状态指示LED亮，同时经R6向C3充电使触发器D端在1.2秒后(R6×C3)置高电平。在下一个触发脉冲到来之前，电路保持Q3导通、继电器吸合状态。在下一个触发脉冲加到D触发器时，触发器翻转，Q的反输出低电平，Q3截止，继电器释放，LED灭。
输入与输出之间的反馈延迟对工作稳定是必要的。1.2秒的延迟时间决定了继电器的吸合速率。
电源在8～15V范围均可，ZD1(5.6V)、R8及Q2组成简单的5V稳压电源。C5为高频噪声滤波电容。
此稳压电路也能用78L05代替。
制作准备及焊接
首先对照元器件清单检查所有的元器件。区分1N4148（器件上印有微小的字样）及5.6V稳压二极管（它们安装在各自的塑料袋中），确信各二极管的极性的正确性（有横杠的一端是阴极）。焊接时在印制板上通常先焊装最矮的元器件，如电阻、二极管、IC及小电容，然后再焊装有高一点的元器件。要特别注意的是铝电解电容及LED是有极性的、不要焊反。另外，要注意Ql是BC558(PNP管)，而Q2、Q3是BC548(NPN管)。
红外接收模块的感光面应朝外装（能直接接收红外信号）。
继电器AZ-SH-112L可直接插装在印制板上，其触头可通过最大电流为1A。这种继电器不能直接开、关大电流或高电压。公共触头(C)、常闭触头(NC)及常开触头(NO)通过三端连接器引出。
此电路只要焊装正确、无须调试即可工作。不能正常工作最可能的情况是焊接质量不好（漏焊、虚焊），应在光线较好的条件下仔细检查各焊点：其次在印制板上检查所有的元器件安装位置是否有误：再检测电解电容器、二极管、稳压管及三极管的引脚有无插错、IC是否插反及红外接收模块的感光面是否在外部。故障排除就可正常工作。
