“卫生间照明灯、排风扇门控开关”这种以进出卫生间的开门关门动作作为控制方式的思路，比较符合人们对卫生间用电器的控制习惯和希望达到的目的．主要是：一来解决了不用手触摸开关的安全难题；二来，又符合“人来灯亮，人去灯灭”的使用原则。

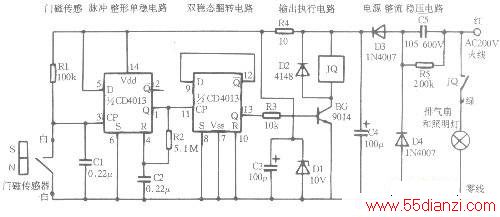

如何实现上述想法。在这里提供一个电路供参考：下图电路由门磁信号/脉冲展宽单稳态电路/双稳态翻转电路/输出执行电路和电源稳压电路等几部分组成。
IC是CMOS双D触发器CD4013，分别接成单稳态和双稳态电路。单稳态电路的作用在于对门磁传感器输入的脉冲信号进行整形，以保证触发的可靠性，双稳电路是每收到一个脉冲，就翻转一次，就象按动开关一样，按一次，就从原来的开（或关）到关（或开）。
本电路干簧管使用价格便宜又容易买到的常开型。门关闭时由于磁铁靠近干簧管使之吸合，所以干簧管触点将Cl短路，单稳电路的CP输入端3脚为低电平，电路不动作。
有人推门进入卫生间时磁铁离开干簧管，干簧管触点瞬间断开、电容C1充电、CP输入端上升为高电平使单稳电路进入暂态，其输出端Q即1脚由低电平跳变为高电平，此高电平经R2向C2充电，使4脚即R端的电位上升，直至上升到复位电平时令单稳态电路复位，即1脚重新恢复为低电平。
由此可以看出，卫生间的门每次由关闭到打开，集成电路的1脚就输出一个固定宽度的正脉冲。此脉冲直接加到双稳态电路的CP端即11脚，使双稳态电路翻转，它的输出端Q即13脚的电平就翻转一次。
当双稳电路的Q输出高电平时，这个高电平通过R3限流使BG导通，继电器JQ吸合；当双稳态电路的输出端Q输出低电平时，BG截止、继电器JQ释放。继电器的常开触点连接AC220V和负载。
关门时干簧管常开触点在磁力的作用下闭合，释放掉CI上的电荷、使单稳态电路的CP端3脚为低电平，为下一次开门时输出高电平做好准备。
所以，整个电路的功能可以简化理解为：卫生间的门每次由关闭到开启状态，继电器所带动的照明灯和排风扇，就进行一次开关状态的翻转。根据这个控制原理，当有人推门进入卫生间时，瞬间灯亮，排气扇启动。进入卫生间后关门对开关状态没有影响（因为干簧管的脉冲是每开门一次输出一个）。用过卫生间后推门而出时灯熄灭、排气扇关闭。如果进入卫生间后没有关门，此时对开关的状态也没有任何影响。不过，当他出来时，须将门扇重复一次关开动作（只要错动1厘米即可，灯就能关闭。
电路采用JZC23F中功率微型继电器，可以控制AC220V/3A负载。
从原理上讲，双稳态的13脚输出的高电平也可以触发可控硅输出，但卫生间镜前灯现在多用荧光管、装置多为电子镇流器，可控硅输出在实际使用中很难过零关断。此外，排气扇的强感性负载，也使可控硅极易损坏。所以，在卫生间控制中，应避免用可控硅作输出电路。
AC220V交流经过电容C5恒流降压，D3整流，D4续流，C4滤波后，作为输出执行电路的工作电压。继电器未吸合时为12V左右，吸合后降至8V。这是由于电容恒流降压在负载电流变化大时电压变化较大的缘故。但是，作为继电器控制电压，这个范围的波动并不影响工作，继电器在吸合后保持较低的维持电压反而是好事。同时，这种电路的成本较低，体积也小。这个电压经R4、稳压管Dl和电容C3进行稳压滤波，供给集成电路作电源。
元件选择降压电容工作在AC220V上，直接承受220伏的交流峰值电压，再加上裕量，应选择耐压在600伏以上的CBB电容；JQ可选用工作电压12伏的小型继电器，但触点应能承受AC220V；D3，D4可以用1N4004——1N4007；Dl采用10伏左右的1瓦稳压管；集成电路使用CD4013或其它厂家的4013均可。
因为门框和门扇在长时间使用后会出现比较大的闭合缝隙，干簧管应选用灵敏度较高的，（至少应在误差5mm范围内可靠动作），对市售产品应作筛选，否则会出现开关失灵故障。
本电路对卫生间用电器具的控制方式作了改进，提高了安全性能，使控制方式由手动改进到智能化控制，同时有效地避免了“长明灯”现象，有比较明显的节能作用。特别是用在酒店宾馆客房卫生间更有实际意义。考虑到行业规范中开关面板为86X86国标规格，我们设计了电路板尺寸仅45×55mm的图1电路产品，使可以利用原有的手动开关底盒进行更换，现在这种产品已投入使用。
门磁传感器由开关两线引出，干簧管部分装在门框上，磁铁部分装在门扇上。如果是新盖建筑，可以对门磁线进行管线预埋，门磁也可以开槽镶装，这样，外观上可以丝毫不露痕迹。
