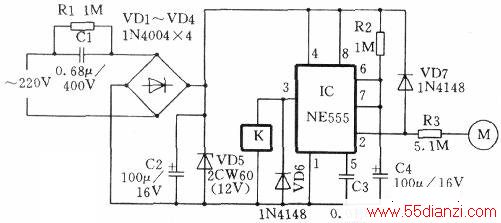

下图是延迟开关电路,555集成块接成单稳态触发器,平时处于复位状态,继电器K不动作。当M受到触摸时,电路被触发进入暂态,③脚输出高电平,继电器K吸合,被控电器工作。暂态时间t=1.1R2×C4,暂态时间结束,电路翻转成稳态,继电器K释放,被控电器停止工作。
