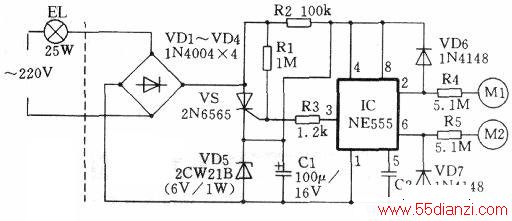

下图是一个电源电路采取特殊设计的用555时基电路制作而成的触摸开关，它对外仅两根引出线，因此可直接取代普通开关而不必更改电源布线。EL是不大于25W的白炽灯或交流接触器。虚线左部为普通照明线路，右部为触摸开关电路。IC处于复位状态时，③脚输出低电平，晶闸管VS的门极通过电阻R3被钳位在低电平，故VS关断，EL不亮，此时555的工作电源由220V交流电经灯EL、二极管VD1～VD4整流、电阻R2限流、VD5稳压与Cl滤波获得约6V直流工作电压供电。当555时基电路②脚受触发处于置位时，IC③脚输出高电平，VS开通，EL点亮发光。VS开通后，555工作电源直接由灯EL、二极管VD1～VD4、晶闸管VS与稳压管VD5构成回路，Cl两端仍能获得6V直流工作电压，只是此时电阻R2不起作用。
电路的右部时基电路部分与图l相同，如将图2左部电源按图3改动，也可以方便地制成一个对外只有两根引出线的触摸延迟开关。
有一点需要特别注意的是本电路的负载能力是由VD1～VD4、VS及VD5共同决定的，其中薄弱环节是VD5，本电路VD5采用1W、6V的稳压管，其最大通态电流为0.16A，为确保电路可靠工作，EL宜用不大于25W的白炽灯。
