采用555制作的自动温度控制电路

　　本电路通过温度的变化可以对用电设备进行控制其运行的状态。
　　
　　一、电路工作原理
　　

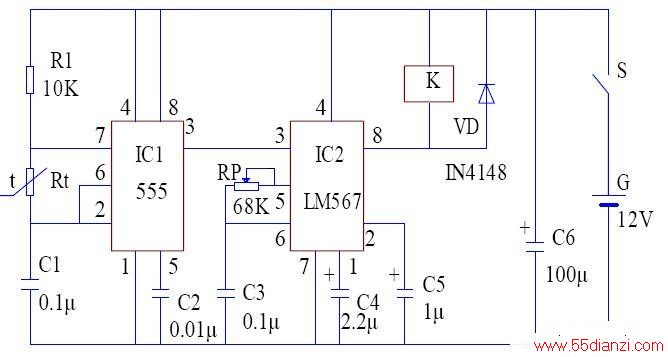

　　电路原理如下图所示

　　IC1555集成电路接成自激多谐振荡器，Rt为热敏电阻，当环境温度发生变化时，由电阻器R1、热敏电阻器Rt、电容器C1组成的振荡频率将发生变化，频率的变化通过集成电路IC1555的3脚送入频率解码集成电路IC2LM567的3脚，当输入的频率正好落在IC2集成电路的中心频率时，8脚输出一个低电平，使得继电器K导通，触点吸合，从而控制设备的通、断，形成温度控制电路的作用。
　　
　　二、元器件的选择
　　
　　IC1选用NE555、μA555、SL555等时基集成电路；IC2选用LM567频率解码集成电路；VD选用IN4148硅开关二极管；R1选用RTX—1/4W型碳膜电阻器。C1、C2、C3选用CT1瓷介电容器；C4、C5选用CD11—25V型的电解电容器；K选用工作电压9V的JZC—22F小型中功率电磁继电器；Rt可用常温下为51KΩ的负温度系数热敏电阻器；RP可用WSW型有机实心微调可变电阻器。
　　
　　三、制作与调试方法
　　
　　在制作过程中只要电路无误，本电路很容易实现，如果元件性能良好，安装后不需要调试即可用。
