光控自动窗帘开闭电路工作原理与制作

　　一、工作原理
　　

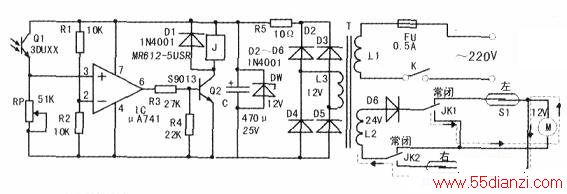

　　这种光控自动窗帘开闭电路见上图。早晨亮度达到一定值时（起控值可人为设定），光敏三极管Q1受光照后内阻减小，运算放大器lC（μA741）正相输入端③脚电平高于反相输入端②脚电平，输出端⑥脚输出高电平，此高电平经R3使控制管Q2导通，继电器J吸合，常开触点闭合。由D6整流后的直流电经继电器的JK1常开触点（此时已闭合）一直流电机M→窗帘右侧干簧管开关S2（常闭型）一继电器的另一组JK2常开触点（此时已闭合）一变压器L2绕组形成回路（如虚线箭头所示），直流电机得电顺时针旋转。通过电机减速装置后使固定在滑杆左侧第一个滑环上的传动绳索向右平行移动（传动绳索是缠绕在减速轮上的，故减速轮旋转时，窗帘滑杆上的传动绳索将作平行运动），窗帘被徐徐拉开。当窗帘被完全拉到右侧后，固定在滑杆最右侧滑环上的强力小磁铁将被推进到几乎接触到固定在右侧定滑轮旁的干簧管开关S2的位置（示意图见中图），于是S2断开，电机停转，窗帘打开过程结束。在夜晚来临后，因无光照（或光照很弱），光敏三极管Q1内阻增大，电压比较器IC正相输入端③脚电平低于反相输入端②脚电平。于是输出端⑥脚输出低电平，控制管Q2截止，继电器J释放，常闭触点闭合。由于在窗帘拉开过程中，滑杆左侧的第一个滑环（该滑环上也同样固定有强力小磁铁）已离开固定在左侧定滑轮旁的干簧管开关S1所在位置，所以Sl闭合，为关闭窗帘作准备。从上图可知，由D6整流后的直流电经继电器JKI常闭触点一干簧管开关SI→直流电机M一继电器另一组JK2常闭触点一变压器L2绕组形成回路一电机得电逆时针旋转。传动绳索将牵引滑杆上左边第一个滑环向左作平行运动，窗帘向左展开，窗户被窗帘徐徐遮挡，当窗帘完全展开后，固定在滑杆左侧第一个滑环上的强力小磁铁将逐渐接近固定在左侧定滑轮旁干簧管开关S1的所在位置，随着传动绳索向左继续平动，整块窗帘也向左平动，固定在滑杆最右侧滑环上的强力小磁铁也被拉离子簧管开关S2的位置，使S2重新闭合，为第二天拉开窗帘作准备。当强力小磁铁到达干簧管开关S1的位置，导致S1断开，电机停转，窗帘关闭过程结束。
　　
　　二、制作说明
　　
　　上图中除光敏三极管Q1、干簧管S1、S2及电机M外所有元件安装在一块控制电路板上（印板图见下图），并将控制电路板固定在窗户左上方。光敏三极管可用任何型号的3DU型，若手头有光敏电阻也可用光敏电阻替代。光敏元件可用细导线引出固定在窗外。RP为亮度起控调整电阻，待调试好后换成固定电阻。继电器J笔者采用的是日本NEC公司生产的超小型双刀双掷高灵敏度继电器MR612-5USR/DC12V．触点电流2A。
　　
　　如果购不到这种继电器也可用国产的JRX-13F/DC12V，电源变压器T的功率要不小于20VA(大于电机功率)，干簧管开关S1、S2要选用高灵敏度常闭型的。
　　
　　电机采用直流12V电机，功率要满足可顺利拉动窗帘运动(笔者采用的电机功率为20W)。减速装置笔者是利用交流步进电机的减速装置进行改造的。如果读者没有减速装置可供改造，可干脆用大收录机电机传动机芯（只是体积较大）进行改造（在收带轮上面加工合适宽度的凹槽，以便缠绕3—4圈传动绳）即可。
　　
　　电源开关K采用小型拨动钮子开关，如果采用插头与电源连接，则开关K也可省去，其他元件见上图中所注。整个装置示意图见中图。在中图中，滑杆上第一个和最后～个滑环应采用铁质的，其目的是为了方便固定永久磁铁。且右边定滑轮过来的传动绳要穿过（除笫一个）所有滑环后固定在第一个滑环上（从左边定滑轮过来的传动绳也要固定在第一个滑环上，即传动绳的头、尾都要固定在第一个滑环上）。并要注意右边最后一个滑环与右边干簧管开关S2的距离，要确保窗帘完全展开将窗户遮挡后，最后一个滑环离开右边干簧管开关S2时使S2能复位闭合，接近左边干簧管开关时使S1能断开。
