经济实用的光控淋浴节水电路

　　浴城、浴室或家用洗澡间淋浴后，不少人往往会忘记关闭淋浴喷头，造成热水资源的白白浪费。本文介绍的光控淋浴节水电路能够保证淋浴者站在喷头下时喷头出水，而喷头下无淋浴者时，喷头不喷水，从而达到显着的节水、节能目的，经实践使用期间效果不错。
　　
　　1．电路原理
　　

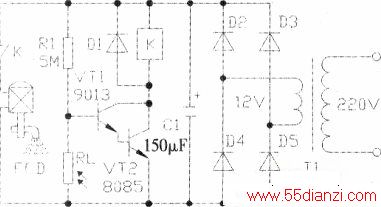

　　电路如附图所示，电源变压器T1降压次级输出约为12V交流电，经二极管D2—D5整流、滤波电容C1输出，为光控电路提供12V工作电压。光控电路由光敏电阻RL、电阻R1、晶体管VT1、V，l2、继电器K、二极管D1组成。
　　
　　喷头下无淋浴者即当有光照时，RL光敏电阻受光照射而呈低阻状态．VT1、VT2不导通，继电器K处于释放状态，K的常开触头断开即不吸合，电磁阀FCD也不吸合，不供水。当淋浴者站在喷头F，挡住RL光敏电阻光照时，光敏电阻的阻值增大，使VT1和VT2导通，其常开触点接通，K通电吸合，使电磁阀FCD导通，从喷头中流出水来。
　　
　　2．电子元器件的选择
　　
　　Rl选择1/2W金属膜电阻，其阻值5MΩ;RL选用亮阻小于2kΩ、暗阻大干10MΩ的光敏电阻器。CI选耐压值为25V的铝电解电容器，其容量150μF。DI~D5均选用IN4007硅型整流二极管。VT1选用S9013或3DG6型硅NPN晶体管；VI2选用S8085或3DG12型硅NPN晶体管。电磁阀用DF-I型，12V直流供电。K为继电器，选用JQX-13F22型，直流供电是12V。其他电阻、电容值以图标为准。
　　
　　3．制作与调试探头的制作方法：找一块15mmx100mm透明有机玻璃，钻φ5mm的孔，钻的深度为5mm。然后滴入几滴三氯甲烷，以形成透光面，使灵敏度更高，然后插入RL光敏电阻，用胶封死防止水进入。找一块塑料板将探头镶人就可以了，切记：塑料板要与人的脚接触面相差不大。
