LED光控自动照明灯电路图
点击数:7224 次 录入时间:03-04 11:35:11 整理:http://www.55dianzi.com 电子电路图

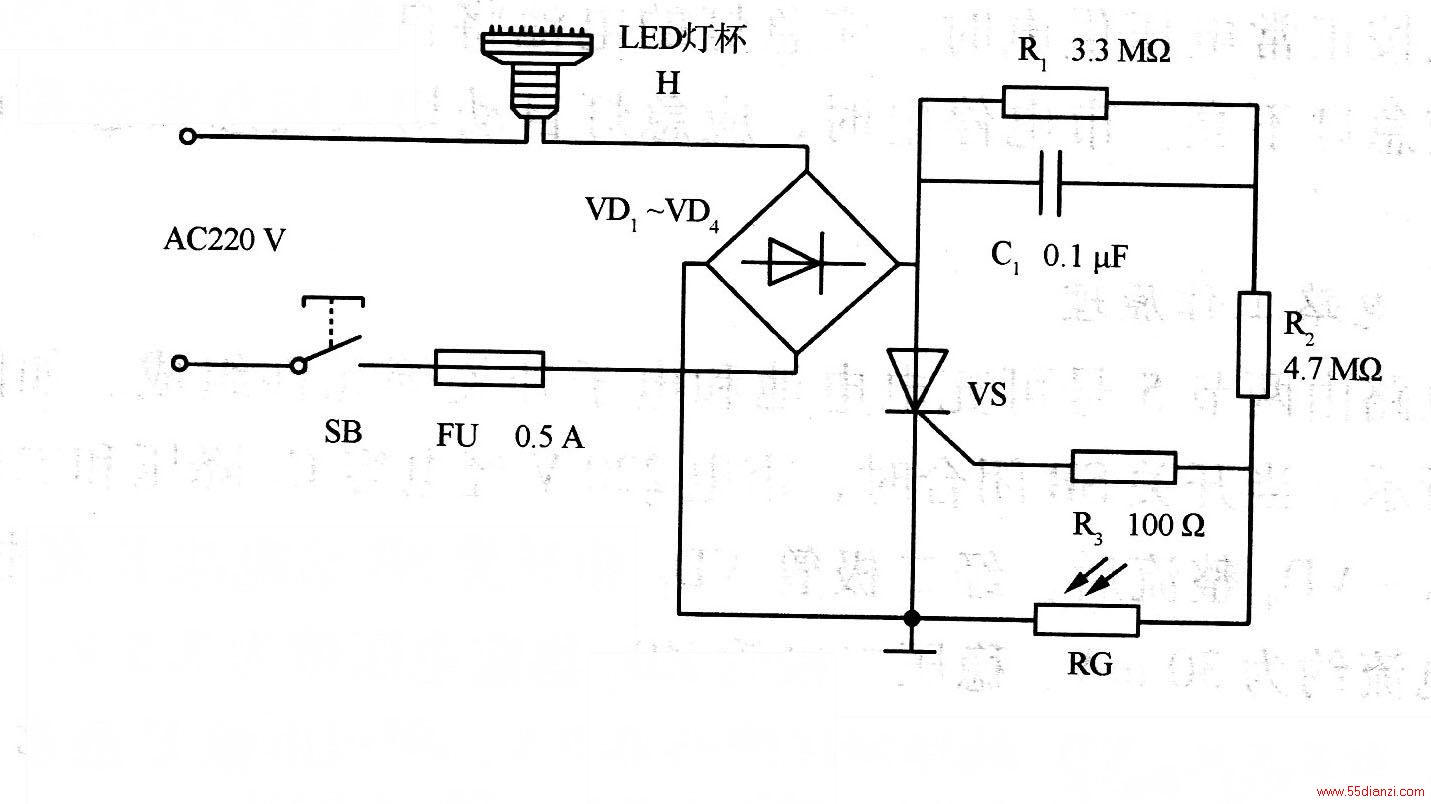

如图为LED光控自动照明灯电路图。220V交流电经二极管VD1~VD4桥式整流后加在晶闸管VS的阳极与阴极之间,为晶闸管加上了正向电压。晶闸管导通与否还受(R1+R2)与RC的分压比控制。白天自然光线较强,RG呈低电阻,分压比较小,VS门极为低电平,晶闸管处于关断状态,H不亮;当夜幕降临时,照射在RG上的光线较弱,RG呈现高电阻,分压比打,就为晶闸管VS提供了较高的正向触发电压,故VS开通,灯H即亮发光。
