制作一款简易鱼缸充氧控制器

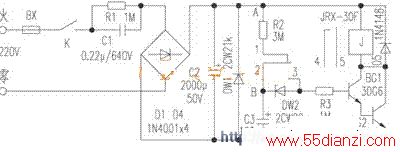

   鱼的鱼缸都需要充氧，但是市售充氧器多为连续工作，这样会缩短充氧器寿命，更不利于节能。实践证明：如果缸内鱼的密度不是太大，即使是在夏天也不必要一直充氧，可以采用间隔供氧。下面介绍的鱼缸充氧自动控制器可使充氧器间隔工作，该装置电路简单，一装即成。电路如图所示。

    接通电源，DW1上的直流电压经电阻R2、继电器接点1、2对C3充电，当C3两端电压被充到约16V时，DW2击穿，BG1、BG2饱和导通，继电器吸合，接点4、5接通市电，充氧器开始工作。然后电容器C3上的电压通过接点2、3、R3放电，维持BG1、BG2导通，继电器J继续吸合，充氧器继续工作。
    当C3两端电压下降到不能维持BG1、BG2导通时，BG1、BG2很快退出饱和区而截止。继电器J释放，接点4、5间断开，充氧器停止工作。接点1、2接通，又进行第二次充电。这样周而复始，达到间隔充氧的目的。
    该电路中若将R2、R3改为几个固定电阻，并通过转换开关来更换电阻，就可改变充氧时间与间隔时间。
