水池自动供水电路

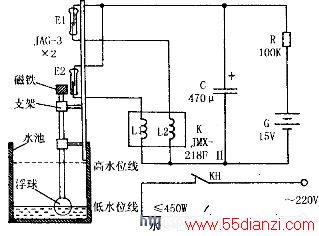

     该装置能够自动向高位蓄水池或楼顶太阳能热水箱加水。既方便省事，又具有时代感。电路如图所示。干簧管E1、E2和磁铁、浮球及支架等组成了水池水位检测系统。平时。水池水位处于E1、E2限定的上、下水位之间。E1、E2内部常开触点处
于断开状态，继电器K不吸动，其常开触点KH切断电机M电源，水泵不工作。此时，G通过R给C充足电。一旦水池水位下降至限定的低水位线时，则磁铁靠近E2，使其内部两触点吸合。于是C通过E2及K的L1绕组快速放电，放电电流使K的常开触点KH吸合并“锁存”。M通电运转，水泵开始向水池抽水。随着水池水位的不断上升，磁铁远离E2，使其内部两触点依靠自身弹性跳开，G即开始通过R向C再次充好电。当水位上升至限定的高水位线时，磁铁靠近E1，使其内部两常开触点吸合，已充足电的C通过E1、K的L2绕组快速放电，放 电电流使KH触点释放。M断电停转，水泵即停止加水。当水位再次下降时，重复上述过程，如此循环反复，实现自动供水。如果用自来水向楼顶水箱加水，则图中电机M可直接改接成合适的220V交流电磁水阀。
