这个简易地震报警器，电路简单、取材容易、成本低、体积小、灵敏度高、占用空间、不影响美观，并且适应放置范围广。该简易地震报警器，电路图见下图。
一、电路构成和工作原理
由图可见：VT、B、R1构成开关传感电路：R2、VL构成发光警示电路；VT1、VT2、R4、C构成音频产生电路；BL为声响元件；E为电源；S为开关。
工作原理：当地震来临之时．由于大地受地震波作用而发生震动和摇晃，导致传感器内重力球，在金属筒内摆动或倾斜．并与金属筒内壁接触，而发出开关传感信号。VT的控制极因得到来自开关传感器的传感信号，而触发VT导通。VT的导通，使发光警示电路，音频产生电路同时得电工作；使VL发出耀眼红光．BL发出洪亮响声。
该简易地震报警器，声、光并举。红光使人敏感，起到警示作用！声音报警，促使人们立即行动！由于晶闸管VT的正向转折特性，在导通状态不能自行阻断。因此，报警器不会停止报警，只有断开S才会停止报警。
二。元件选配及制作
所用元件无特殊要求，VT用PCR406、MCR100-6单向晶闸管．VT1用9014、B≥50，VT2用9012、B≥80。电阻均用普通碳膜电阻，R1、R3、R4用1/8瓦小电阻，R2用1/4瓦电阻，C用瓷片电容。VL用φ5mm发红光二极管，BL用8Ω0.5瓦小喇叭，E用两节5号电池．S用小型拨动开关，R自制，电池夹自制。
将图中（除B、S、VL、BL、外）所有元件，装在一块5.5cmx2cm自制电路板上（如没有电路板材料，在绝缘板上，用铜铆钉的办法也行）。只要焊接无错，无须调试即能工作。
三、开关传感器的制作

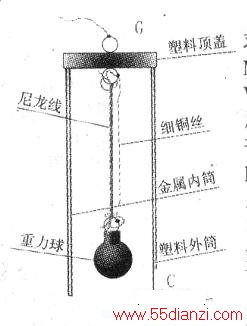

开关传感器的结构示意图见下图，主要由：金属内简，塑料外筒，和重力球等主要部件组成。具体制作如下：剪一块LOCmx5cm的薄铁皮，将一面的氧化物及赃物清理干净，在清理过的一面上，放一段中20mm的电线管，将薄铁皮沿电线管卷成一个铁皮简（此铁皮桶直径不能太大，太大会降低灵敏度）。再用中20mm的电线管，截取lOcm的一段，在一头开一个小缺口，将铁皮筒插入电线管内，由于铁皮筒的张力与电线管内壁紧密贴合。在小缺口处的铁皮筒上焊一根细导线，见下图中C点。
重力球是拆取旧鞭状电视机天线尾．部球头代用。并用截面积φ1mm铜线，做一个小圆环，焊在球头尾部端面上。用一个内径稍大于φ20mm的塑料瓶盖作开关传感器的顶盖，并在盖子中心打一小孔，取一段截面积中1.5mm的铜线，一头做成小圆环，另一头从盖中小孔穿人，也做成小圆环，并用A、B胶将其固定。从软导线中，抽取一根细铜丝，长度约7.5cm，一头焊在重力球尾部的圆环上，另一头焊在瓶盖内圆环上。为了防止细铜丝被拉断．用一根细尼龙线，一头系在重力球圆环上。另一头系在瓶盖内圆环上，其长度要短于细铜丝。同时要调整好重力球在铁皮简内的高度，调尼龙线的长度即可．高度离底部lcm—1.5cm为宣，调整后待用，开关传感器初步做成。
四、整机装配
用一个合适的塑料盒子做机壳，在盒盖上面一头．用中5mm的钻头，在5cm直径的圆内等弧度打若干个出音孔，将喇叭固定在出音孔下方。在盒盖另一头的中心位置放上传感器柱筒，调整好水平，尽量调整到水平垂直，并使重力球在筒的中心位置，调整后，用胶将柱筒固定在盒盖上。并将顶盖也固定好。在传感器柱筒外侧C点和对应边各打一个小孔，将C点和G点导线从小孔中引入盒内。并在柱筒与出音筒之间位置，用烧红的针，烫两个小孔，将VL的两腿分别从小孔内穿入，并用胶固定好，再将开关S装在盒盖的适当位置。
再用一个2cm的塑料瓶盖，在盒子底部中心位置，用胶粘上。其作用：减小盒底与接触面的支撑面积，提高传感器的灵敏度。
将电池夹固定在盒内传感器下方位置，将电路板固定在喇叭下方位置，将所有导线一一对应连接好，检查无误后，盖好盒盖，此时，如果盒子不平衡，在适当位置，粘贴点平衡物，使其平衡！
将简易地震报警器放在桌子上，人为地晃动桌子，报警器应立即发出报警信息，反之应检查装配中出现的问题，待问题解决后，用窄胶带沿盒子缝隙一圈，将其胶好，此时这台简易地震报警器就做成了，可以投入使用了。须说明一点：该简易地震报警器，平时耗电很小，电池可以使用半年以上，但为了不降低报警声响，4～5个月应更换电池，并检查报警器工作是否正常，要保持报警器始终在良好的工作状态！
