锅炉水位数字显示报警电路

　　锅炉大都采用玻璃管式水位表，工作人员透过玻璃管观察水位高低。
　　
　　玻璃管不但容易爆裂，而且观察模糊。
　　
　　本文介绍一种用磁敏传感器组装的水位仪，通过数码管显示数字0～9来反映锅炉水位的高低，有显示醒目、寿命长，不像玻璃管易爆裂的特点，并且可以随意设定高、低水位报警。
　　
　　制作方法如下:
　　

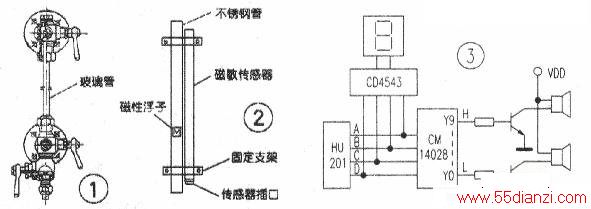

　　将原玻璃管式水位表的玻璃管（见图1）拆去，选一截长度、外径与玻璃管相同的不锈钢管，管内放一个带磁钢的浮子（见图2的M），然后装回到原来玻璃管的位置，操作应按锅炉的原有标准进行，最后将磁敏传感器（型号为HU201）与不锈钢管子并立固定（见图2）。因磁性浮子随锅炉水位的升降而升降，故磁敏传感器输出的数据即为锅炉水位的高度。
　　
　　HU201型磁敏传感器能够直接输出BCD码数据，因此只要将传感器的输出线与图3的数据显示电路、译码报警电路相连接即可。在BCD/十进制译码器CM14028的输出端YO—Y9中，设定你所需要的高(H)、低(L)水位报警点。这样，水位到达设定的H、L位置时即产生报警。数码显示器可安装在操作工人容易观察到的位置，还可再增设一套显示电路，安装在值班室内以加强监督。高低水位报警最好采用两种不同声讯以便于区分，如果用语音报警则更佳。
