一种多功能电话未挂机语音提醒电路

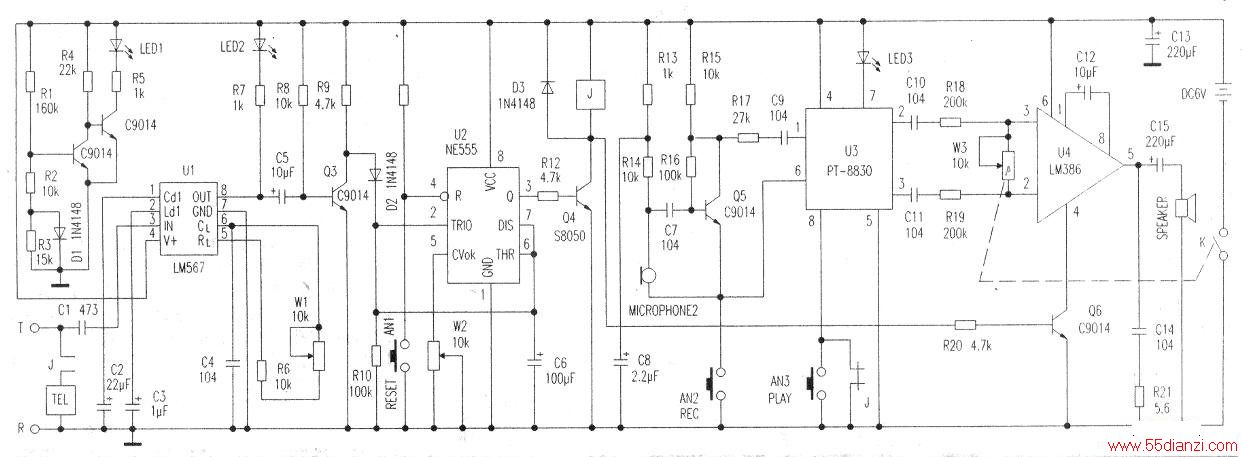

　　这款多功能电话未挂机语音提醒电路如下图所示。当电话机未挂好时，指示电话机未挂好的LED发出闪光指示，扬声器发出由用户自己定义的语音如“请挂好电话机，谢谢！”之类的内容，并可自动断开电话机供电线路。本装置还可以通过录、放音键为用户提供简单的30秒语音留言。
　　
　　电路中LED2为未挂好机指示．LED3为录音指示，LED1为电池欠压指示。调节R1、R2的阻值，能使电源电压正常时，Q1导通，Q2截止，LED1不发光；当电源电压低于正常时(即欠压时)Q1截止，Q2导通，LED1得电发光，方便提醒用户更换电池，以免影响本装置正常工作。
　　
　　时基电路NE555接成施密特触发型双稳态触发器。平时NE555芯片③脚输出为高电平，继电器J吸合，其常开接点闭合，接通电话机自身的电源电路；同时常闭接点断开，使装置处于非放音状态，电话机可以正常使用。
　　
　　LM567为锁相环单音频译码器芯片。电路接成频率继电器，起导频作用。当LM567芯片③脚的输入频率与导频电路的中心频率一致时，LM567芯片⑧脚输出低电平；导频电路的中心频率F=1/1.1(R6+W1)C2，改变R6、W1、C2的数值可使中心频率改变。电话机未曾挂好时，电话机会有“嗒，嗒……”的忙音，其频率为450Hz，0.7秒周期，若此信号频率正好和译码器导频频率一致，则LM567⑧脚输出方波脉冲，使LED2随之闪烁发光。
　　
　　由LM567⑧脚解调输出的信号经过03向电容C6充电，进行大约10秒左右的延时，通过调节R8可改变延时时间，当电容器C6上电压达到NE555⑥脚的阈值电压时，NE555芯片内部双稳态触发器翻转，NE555③脚变为低电平；三极管Q4由导通变为截止，继电器断电，其常开接点将电话机从电话外线上断开；其常闭接点使PT-8830⑧脚的放音键短路接通，扬声器中放出“请挂好电话机，谢谢！”语音提醒声。
　　
　　当电话机挂好、忙音信号消失数秒钟后，电容器C6放电结束，NE555输出端③脚又变为高电平，继电器又重新接通，语音提醒声停止，电路又重新恢复到初始状态。
　　
　　电路中PT-8830为语音录放模块，录放时间30秒左右；断电后信息不丢失，可重录10万次，录完后自动转入备用状态。
　　
　　电路中接入了复位开关( RESET)，用户可随时通过按动此键控制语音输出电路。Q6三极管为静噪电路，无信号时扬声器无电流通过，故无噪音。
