地震报警器又一制作

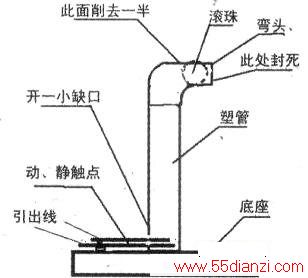

 　　最后，笔者提供一种机械式传感器（原来笔者用于振动测试仪中），灵敏度极高（见图1）。用塑料管制作。其中弯头部份需将图中右边的端口封死并把水平部份削去一半，以便放入滚珠。滚珠可从玩具店买玻璃弹子。直径选取比塑管内径稍小几毫米。如用钢珠则更好。垂直部份塑管内孔的顶端，宜加工成喇叭口，以便滚珠能快速落下。在图中滚珠左侧，用软电线中拆一股细铜丝弯成U形并醮一点快干胶水，使之胶牢于弯头内壁，以便使滚珠稳妥地放于弯头内。动、静触点利用电磁继电器的簧片。二片之间加绝缘物后用夹板固定于底座上。
　　
　　只要调节底座的倾斜度，就能获得极高的灵敏度。而且由于滚珠坠落时的冲击力，保证了触点的良好接触。(滚珠跌落下坠的时间小于0.1S)甚至可以考虑省去所有半导体等元件，直接驱动讯响器。
　　
　　大大地提高了报警器的可靠性（见下图）。当然也可以装接电子线路。本文就不赘述了．?
