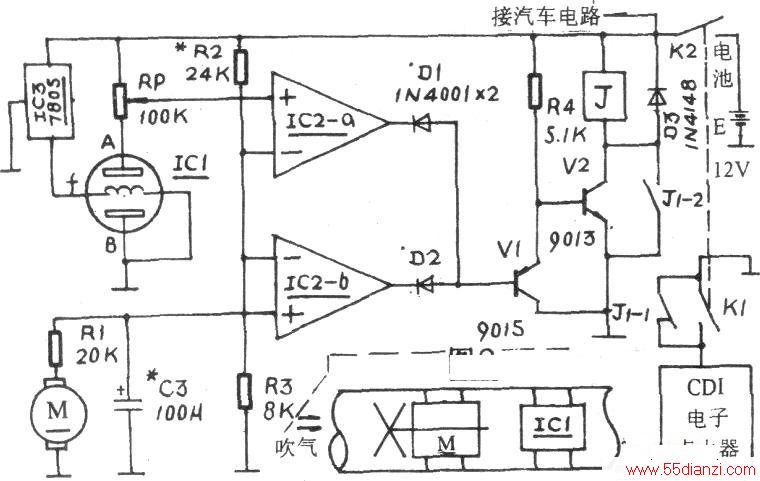

该装置由酒精强制检测，放大比较、执行控制等部分组成。其中酒精强制检测由安装在一个“风筒”中的酒敏元件和一只微型发电机组成。IC1是酒敏专用传感器件QM-NJ9，该器件在洁净空气中时，其A、B极间电阻高达60kQ，但当环境酒精气体浓度有100PPM时，其A、B极间阻值便急降至6.5kΩ。该器件除对酒精敏感外，对汽油、烟雾、湿度等皆有较强的抗干扰性。IC2-a和IC2-b是一只集成双运算放大器LM358中的两个运放单元，在此接成两个电压比较器。比较器的反相输入端由电阻R2、R3分压偏置于3V左右。CDI是摩托车电子点火器，停车时，车锁开关中的K1将停车线接通，使点火线圈初级热端接地，不能点火。
欲开车时，驾驶者打开车锁开关，Kl断开停车线，K2闭合，给车子电路和本装置通电。电源通过三端稳压器IC3为IC1提供稳定的SV电压，给加热极f加热。此时，因IC1环境无酒精气体，A、B间为高阻值，电源经分压后，使IC2-a同相输入端电位高于反相输入端，输出为高电平，D1截止。而IC2-b同相输入端电位低于反相输入端，输出低电平，D2导通，因D1、D2组成一个与门，此时，V1导通，V2截止，继电器J不动作，J1-1闭合，停车线接通，车子不能发动。
欲驾驶需对“风筒”猛吹一口气，使发电机的扇叶转动而发电，IC2-b的同相端电位高于反相端，输出变为高电平，D2截止。如果驾驶员未喝酒，则IC1状态不变，IC2—a亦不变，D1、D2皆截止，V1截止，V2导通，J吸合，J1一1断开停车线，J1-2自锁，车子便可正常开动。反之，倘若驾驶员喝了酒，则IC1感受到酒精气体，A、B间变为低阻，IC2-a同相端电位低于反相端，输出低电平，D1导通，V1饱和，V2截止，J不能吸合，车子不得发动。
元件选用与制作：IC1为高可靠酒精专用气敏传感器QM-NJ9。M可用带小风扇的电吹风机直流微型电动机，或录音机电动机去掉尾部的稳速电路后加装-个小风扇，施以风力转动时便成了发电机，IC2-a和IC2-b也可用其它双运放或两只单运放代替。V1尽量选用饱和压降小的，以保证V2能可靠截止。J选用4098或JQX-4F等小型12V直流继电器。
制作时，将电动机和IC2-起装在一个直径比电动机略大一点的塑料管中制成“风筒”，如下图所示，装于时速表旁边。注意不要让自然风将风扇吹转。其余元件焊装于一块小电路板上，用绝缘纸包裹后置于大灯罩内，电源线接于车锁开关后，各引出线妥善连好。
调试：(1)用万用表直流10V挡接于M输出端，猛吹风扇，观察最高电压值，调整R2的阻值，使两只运放反相输入端电位略低于此电压；(2)调节RP，使IC2-a同相输入端电位在IC1有、无感受到酒精气体时低于和高于反相端电位；(3)适当调整电容C的容量，使IC2-b同相端电位的上升延时合适，以适应IC1加热初始化的要求。
