  居住楼房的城市居民,楼下一般都有一储藏室,用来存放摩托车、自行车和其它物品。由于储藏室与居住室分离,因此往往成为盗窃分子的重点作案目标,尤其在冬季夜间,居民住室门窗紧闭,难以察觉楼外的动静,撬盗居民储藏室、车库的案件更是屡有发生。

  本文介绍的报警器采用无线反馈报警原理,其由两大部分组成:第一部分为用来探测入侵状态的防盗入侵探测器和微型无线报警发射机;第二部分为无线报警接收控制器。使用时将第一部分安装在储藏室、车库等需要防盗的场所;第三部分则放置在居民住室内。一旦有盗窃分子撬盗储藏室,无线报警接收控制器将立即发出报警,可有效地防范居民储藏室、车库等场所被盗。

  电路原理

  一、入侵探测器和微型报警发射机部分

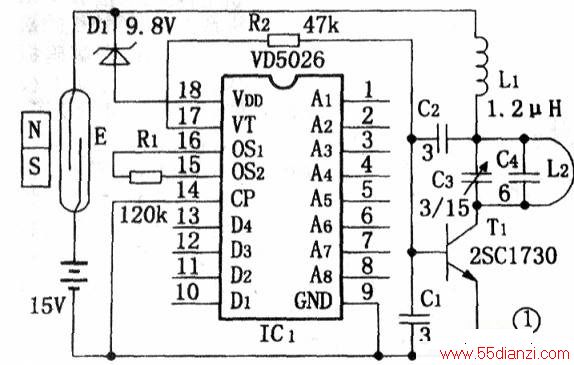

  图1为入侵探测器和微型无线报警发射机的电路原理图。小磁铁与触点常闭型干簧管E组成入侵探测器,将小磁铁安装在储藏室的门扇上,干簧管E紧靠小磁铁安装于相对的门框上。平时门处于关闭状态,由于小磁铁紧靠E,使E内部两常闭触点依靠外磁力作用而断开,微型发射机因无电源不工作。一旦发生盗窃分子撬开门的情况,小磁铁就会随门扇远离E,E失去外磁场的作用,其内部两触点依靠自身的弹力而闭合,微型发射机得电立即发出编码报警电信号。

  微型报警发射机主要由IC1、T1等元件构成,ICl( VD5026)是一数字编码集成电路,其共设8个地址码,即A1—A8;4个数据码,即D1一D4。8个地址端可以任意接电源正极、负极或悬空,并可任意组合。数据码Dl—D4为BCD码,可以组成15位数,通过地址码及数据码的不同组合,可有近30万组不同的编码方案,因而使该发射机具有很强的保密性和抗干扰能力。经地址编码的数据由IC1的17脚输出。IC1的振荡频率由外接电阻Rl决定,R1阻值越小,振荡频率越高;R1阻值越大,振荡频率越低。R1的阻值可在120kΩ~470kΩ之间选择,但应注意R1的阻值必须和报警接收部分的解码器VD5027的振荡电阻R15(见图2)的阻值严格一致,否则无法可靠解码。晶体管T1与Cl、C2、L1、L2等元件组成调制和射频发射电路,其发射频率在300MHz左右,为了增加发射电路的稳定性,天线L2可宣接印制在电路板上。由于供电采用15V,本报警发射机的有效发射半径可达50米。

  二、无线接收报警控制器

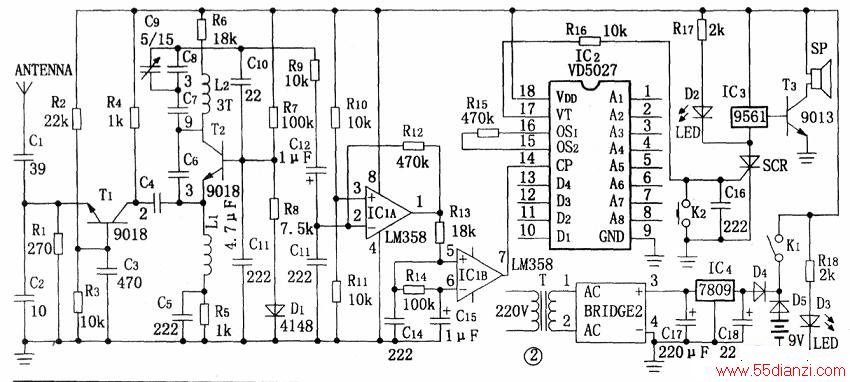

  图2是无线接收报警控制器的电路原理图,它由超再生接收、放大、整形、译码电路及报警信号发生电路等部分组成。

  由天线输入的300MHz射频信号,经C1送T1的发射极,通过Tl的高频放大后,经C4送至超再生射频解调器T2的发射极,解调出的编码数据脉冲信号经C12送至运放集成电路IC1进行放大和整形,最后送人解码电路IC2的第14脚进行数据解码。

  解码集成电路VD5027是编码集成电路VD5026的配对电路。对编码器和解码器的要求是很高的:(1)VD5026和VD5027两电路的地址码A1~A8应绝对保持一致,它们的状态码也应保持一样。(2) VD5026的振荡电路R1应和VD5027的振荡电阻R15的阻值完全一样。因此只有VD5026和VD5027的地址编码和状态编码设置完全一致时,VD5027的17脚解码输出端才会输出高电平。当VD5026停止发送信号(发射机关机)时,VD5027的17脚VT端复零。电路中利用单向可控硅SCR做报警保持,VD5027的17脚呈高电平时,SCR被触发导通,报警音乐片9561因得电而输出报警信号,推动喇叭发声,报警指示灯D2点亮。此后,即使VD5027的17脚复零,由于可控硅SCR已导通,因而报警喇叭将一直发声报警,直至按下报警解除开关K2为止。采用可控硅作报警保持电路可有效地防止盗窃分子开门后立即破坏报警发射机,使报警接收机停止报警的情况发生。

  为了防止交流电网停电发生漏报警,无线报警接收控制器采用交、直流两种方式供电,并可自动转换。当有交流电源时,整流输出的9V电源加在二极管D5的负极,二极管D5截止,电路依靠交流供电工作。…旦交流停电,D5负端失去9V电压而导通,9V电池通过D5给电路供电,实现交、直流供电自动切换。

  元件选择

  图1中的小磁铁和干簧管E可在市场上购买成品的常闭式门窗戒备传感器,其底部一般带有不干胶粘带,可方便地粘贴在门框和门扇上。安装时注意将小磁铁和干簧管的位置要对准,二者的间距应小于2cm,因此要求防范场所的门扇和门框之间的间隙要小,门关闭后要牢靠,否则被风吹动可能引起误报警。晶体管T1可选用2SC1730,电容C1、C2、C3选用小型高频瓷片电容,C1为微型可调电容。电阻R1、R2选用118W或1116W微型电阻,L1为1.2μH的色码电感,L2可用镀银线或φ1.5mm的漆包线围成20×20×8mm的“n”型自制,也可直接印刷在电路板上。编码器选用VD5026、LD5026或MC15026均可,但应注意和解码器配套,不需要编码开关,只要将某点与电源正极或负极相连即可。电源用15V层迭电池。整个发射电路可制作在一块比火柴盒还小的电路板上。

常闭式门窗戒备传感器



  图2中报警信号接收和报警控制部分中,晶体管T1、T2可选用2SC1907或2SC9018,β值要求不大于100。运算放大器选用LM358,解码器选用VD5027或LD5027,除电解电容C12、C15、C17、C18外,其它电容均为小型高频瓷片电容,C9为优质小型可调电容。电阻选用11  8W或1116W微型电阻,可控硅可选用电流大于200mA的任何单向可控硅,D3为电源指示灯,可选用绿色发光二极管,D2为报警指示灯,可选用红色发光二极管。电感L1用4.7μH的色码电感,L2用φ0.5的漆包线在φ4的钻头上绕3匝自制,天线可用30cm的软导线代替,K2为报警解除开关,应采用触点常开按钮。电池为9V层迭电池。整个电路除电源开关、报警解除开关、电源指示灯、报警指示灯安装在面板上外,其它元件均安装制作在一块电路板上。

  制作调试

  根据图1、图2选择好元件,焊接在电路板上,将编码器VD5026和解码器VD5027的地址码和状态码设置一致,检查焊接无误后即可通电调试。

  调试的难点为收发频率要严格一致,为此需要将报警发射部分和报警接收部分的调试配合起来进行。

  在初次安装调试时,为了确保调试成功,最好在示波器的配合下进行。首先,将发射机部分中的干簧管两端用短接线短路,让发射机一直工作,接通接收部分的电源,先将R16焊开,将示波器的探头接在图2中IC1(LM358)的⑦脚处,将发射机靠近接收机(相距20cm左右),用无感起子分别仔细调节发射机的微调电容C3和接收机的微调电容C9,直到示波器上有编码脉冲显示为止。拉开发射机和接收机的距离,使发射机和接收机相距10m左右,将示波器的探头改接在图2中IC1(LM358)的②脚上。

  仔细调整接收部分的微调电容C9和电感线圈L2,直到示波器显示的解调输出的编码脉冲信号的波形幅度最大为止。然后再调整发射机的微调电容C1,边调整边观察示波器波形的变化,使波形幅度达到最大值。这一调整过程往往要反复几次才可能达到最佳状态。如果一切都正常,可接上电阻R16,此时扬声器应发出报警声,报警指示灯发光,断开发射机电源,报警仍能维持,按下报警解除开关后,报警应解除。最后可拉开距离进行实验,本报警器在调试正常的情况下,报警距离可达50米以上。

  本报警器电路简单,整机成本仅几十元,性能价格比高,制作容易,适合电子爱好者与电子厂家制作和生产。

报警信号接收和报警控制部分
