本文介绍的遥控变号电子锁由发射器（钥匙）和接收器（锁控电路）两部分组成。它采用红外编码原理，其编码数可达400万组，故可靠性强。这种电子锁用于宾馆、饭店或企事业单位，可实现总经理一把钥匙开启全部门锁，部门经理一把钥匙开启其所属部门门锁，而客人或某层人员的一把钥匙只能开启与自己有关的门锁。此外，它采用遥控方式，使用极为方便。
工作原理
1．发射器

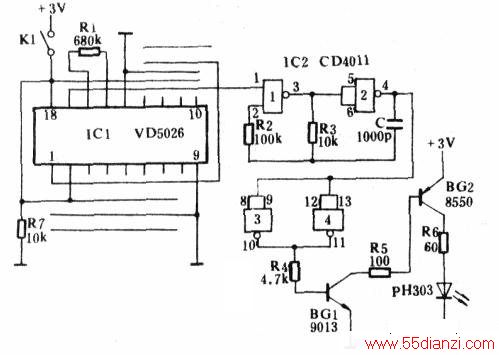

上图所示的是只能开启一个门锁的发射器电路，它主要由编码器VD5026和“与非”门CD4011等组成。图中的VD5026的2～8脚和10～13脚为11个编码地址端，每个端有4种编码状态，即接VDD、接vss、悬空及接1脚。由VD5026的笫17脚输出的编码脉冲调制由“与非”门1和2等组成的40kHz振荡器所产生的振荡信号，已调振荡信号经“与非”门3和4以及三极管BG1和BG2组成的放大电路放大后，驱动红外发射管以红外光的形式发射出去。

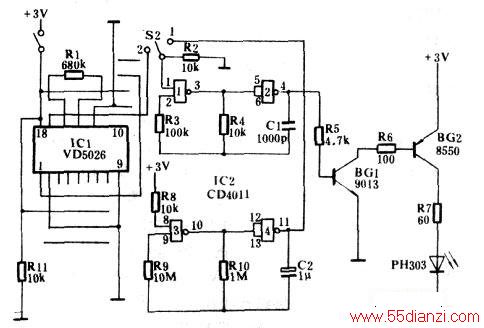

上图所示的是能够开启部分门锁的发射器的电路原理图。开启电源开关Kl后，先将S2置于1的位置，由“与非”门3、和4组成的振荡器所产生的振荡信号调制“与非”门1和2组成的振荡器所产生的振荡信号。已调振荡信号经BG1、BG2放大后驱动红外发射管发出一串供鉴别用的宽脉冲信号。接收器只要收到一个鉴别宽脉冲，接收器内的变号电路就可找出与该发射器对应的编码，同时发光二极管LED1点亮。此时只要将发射器的S2开关置于2的位置．VD5026送出编码信号，该编码信号与接收器内的IC2解码对照后控制门锁。如将图2中IC1的2脚至1脚，则可构成第三种发射器，它的工作原理与第2种发射器相同，只是编码不同：它发出的鉴别宽脉冲申，只有接收器收到其中的两个鉴别宽脉冲后，接收器内的变号电路才进行变号找出与之相对应的另一组编码，同时发光二极管1．EDl熄灭，LED2点亮。此时将该发射器S2开关置于2的位置，即可对门锁进行控制。
2．接收器（锁控电路）

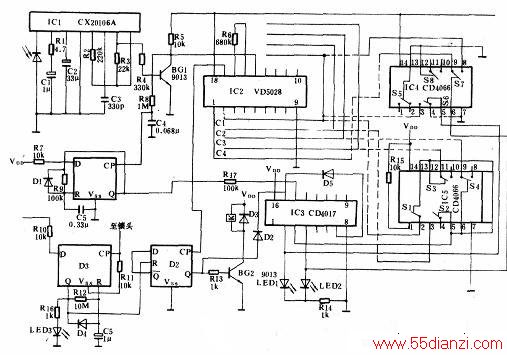

接收器电路如上图所示。红外接收器采用CX20106A，其7脚输出与发射脉冲相同的矩形脉冲。R8、C4与Dl触发器及周围元件构成一个对输入脉冲进行识别的鉴宽电路。IC3、IC4、IC5构成变号电路。在鉴宽电路和IC3的控制下，IC4、IC5可以给出二个不同的编码，其中一个编码是全部门锁都有的，使用该编码可以打开全部门锁。另一个编码只与本部门内的门锁的编码相同，使用这个编码可打开本部门的门锁。第三个编码与其它门锁都不同，使用这个编码只能开启与之对应的一把锁。IC2(VD5028)是与发射器VD5026编码电路配对设置的解码电路，其2～8脚和10～13脚为解码地址端，14脚为输入端，17脚为输出端。当解码地址端与编码地址端完全相同时，VD5028的17脚才输出一个高电位去控制门锁开启电路。下文将针对不同发射器的编码脉冲叙述接收器的工作原理。
当上图所示发射器发出的编码脉冲信号被接收器接收时，由于该脉冲串极窄，不能触发鉴宽电路，故信号经IC1处理后，商接送入IC2的输入端14脚。此时，由于IC3没有得到鉴宽电路输出的触发信号，使由IC3、IC4、IC5组成的变号电路不动作。该变号电路的主要作用是根据鉴宽电路给出的脉冲自动改变编码。当IC3没有接到鉴宽信号时，其输出端Q0-Q3呈“1000”状态。其中oo端接IC5的12、13、5、6脚，Q1端接IC4（5）脚，Q2端接IC4的6脚。这些脚分别为IC4、IC5的模拟开关控制脚。Q0端为“1”电位，Q1-Q3端为“0”电位时，IC5内部四个模拟开关全部打开，IC4内的模拟开关全部关闭。图3中的C1、C2、C3、C4为四条解码线，它们与ICz的l1个解码端用导线进行连接可得到不同的解码输入。同时这四条解码线又与IC4、1C5内模拟开关相接构成完整的解码电路。本电路中C1与IC2的第2脚相接，同时也和IC5内的S1,IC4内的S6、S7相接。1C5内4个开关全部打开后，将一组解码送至IC2的地址端C1-C4。由于IC5内的S2-S4的输入端悬空，Sl输入端为高电位，故Cl线也为高电位．C2-C4为悬空状态，该解码与发射器的编码相同．IC2的⑩脚输出一个高电平。
当接收器收到上图所示发射器发出的编码脉冲信号时，因发射器首先发出的是一串供识别的宽脉冲，所以该脉冲串的第一个鉴别宽脉冲触发鉴宽电路使之输出一个正脉冲，而这一正脉冲又通过电阻R17使IC3向前移一位，其输出端Ql端为高电位，其它各个输出端为低电位，输出状态为“Ol00”，发光二极管LED1点亮，IC5和IC4内S7关闭，1C4内的S6导通将Cl接地，C2～C4为悬空状态，原有的解码被改变了。该解码与笫2种发射器的编码相同。此时只要将该发射器的开关S2拔到2的位置，接收器的IC2的输出端为高电位。
当接收器收到第3种发射器发射器发出的编码脉冲信号时，首先收到的是鉴别脉冲串，该脉冲串的头两个脉冲使鉴宽电路也输出两个正脉冲，使1C3的Q2端为高电平，其状态为“0010”．LED1熄灭，LED2点亮．IC4内的电路开关S7导通，其余均关闭。S7导通后，将Cl和IC2的①脚接通，C2～C4为悬空状态，IC2的解码又被改变了。该解码与第3种发射器的编码相同。此时只要将该发射器的开关s2拔列2的位置，接收器1C2的输出端为高电位。若收到的鉴宽脉冲超过3个时，Q3为高电平，通过二极管D5给lC3消零，使其回到初始状态。IC2输出端17脚输出的商电位触发D2触发器的CP端·使其输出端Q输出高电平。该电甲通过BC2带动继电器打开门锁，并通过二极管D2给IC3清零。由于采用电机带动锁体，故在锁舌收入后，锁头上的传感器接高电位，该电平触发由D3触发器、R17，R13、R12、Rll、C6、二极管D4组成的单稳态电路，使其产生～个正脉冲给D2触发器清零，使其输出端Q为低电位，继电器断开，电机停转。同时，该脉冲使LED3点亮，表示门锁已动作，过一会LED3将自动熄灭。
元件选择

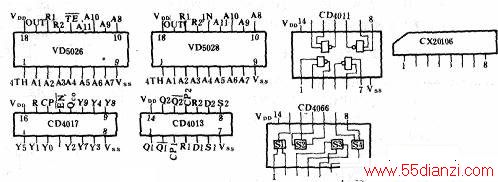

本电路发射器中的IC1采用编码电路VD5026，IC2为四“与非”门CD4011。接收器采用的集成电路IC1为红外线前置放大器CX210106A，IC2为解码电路VD5028，IC3为十进制计数／分频器CD4017，IC4和IC5为四双向模拟开关CD4066，lC6和IC7为双D触发器CD4013，其管脚排列如下图所示。二极管Dl、D2，D4和D5为开关二极管4148．D3为4001型二极管。三极管除发射器中BG2为PNP管8550外，其余均NPN管9013。图3中的虚线为导线连接，改变这螳导线的连接位置可以改变编解码。
