我国的高层建筑和重要场所愈来愈多地使用计算机消防系统，但整个消防系统本身没有平面位置模拟显示，报警点是用编码代号来表示的。这样，报警时，需要监控人员查表才能知道是什么地方发生火灾。本文介绍的同步报警平面模拟显示屏可在不改变原系统软硬件的情况下，直接与计算机连接，报警时在模拟建筑平面图上迅速准确地指示出火灾的区域、楼层和位置。

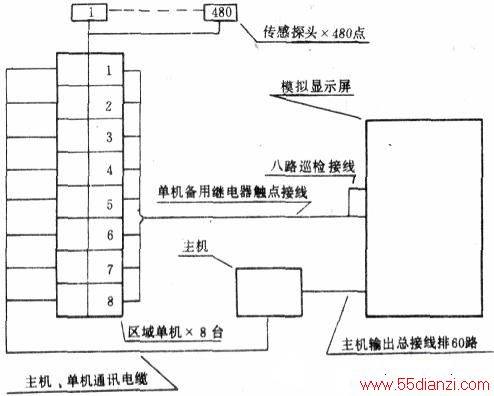

这种显示屏是一种矩阵输入结构和计算机火警信号总输出端一一对应，如上图所示。常用的计算机消防系统可以分为总控室主机；区域单机和传感探头三部分。它们既能独立工作，又能并网工作。这套显示屏在计算机主机发生故障时能替代主机进行巡检工作，不影响火灾报警。设计容量为8个区域8台单机并网，计60路输入信号，监控点为480个(8×60)，这对一个特大型商场来说也是绰绰有余的。报警时平面屏上与火警点相对应的LED闪烁，报警器同时发声。
工作原理

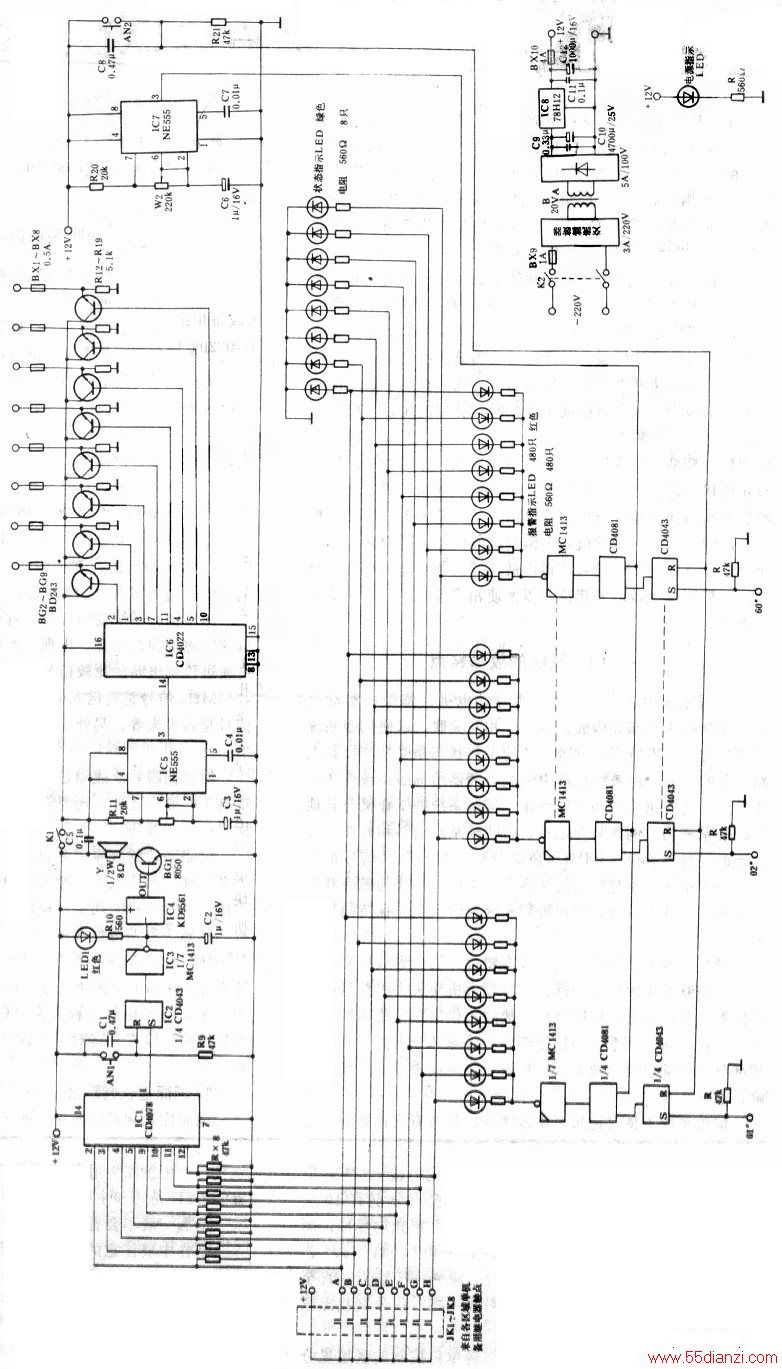

显示屏电路如上图所示．图中的01#-60＃是60路火警信号输入，均来自总控室主机总输出端的接线排．JK1～JK8是各个区域计算机单机中备用继电器触点，这些触点的作用是·哪台单机报警，哪台单机的备用继电器就吸合．向显示屏进+12V电压。
比如．01＃有火警信号输入（高电平），触发CD4043触发器的S端输出高电平，进入CD4081“与”门．由IC7振荡器来的脉冲（10H:左右）也进入CD4081．因此．CD4081的输出端也得到10Hz左右的脉冲，遁过MC1413驱动发光LED闪烁．这一路共有8只LED．其负极并联，两正板是接在8个区域单机继电器触点上，所以．Ol＃有火警信号时．8台单机中肯定有一台处在报警状态．必定宥一个JK吸合，通过触点向显示屏回避+12V电压．比如说8号单机报警．JK8吸合，因此,第8只LED得电按10Hz左右频率闪烁，其余的479只LED不亮．同时+12V电压也输入IC1八输入“或非”／“或”门的②脚．在这里CD4078用“或”门功能，①脚输出高电平触发IC2的S端，由IC3(MC1413)驱动KD9561四声片报警。LED1是声响报警同步指示灯。AN1是声响复位按钮（计算机主机不复位，此按钮不起作用）。
IC5、IC6、BG2～BG9为8路巡检输出部份，平时Kl不接通。一旦主机发生故障（区域单机和传感探头正常的话）．此时应将K1接通，使IC5产生5Hz左右的脉冲输入IC6八进制计数器，通过8只中功率晶体管依次循环驱动8台单机的巡检继电器线包，巡检Ol＃～60#输入端有无信号。一旦某一路有信号，区域备用继电器触点就回送+12V电压。电容C5用来稳定CD4022的汁数状态。LED2～LED9是区域状态指示。
元件的选择
这套显示屏用于消防安全方面，因此材料的选用就显得更为重要。CD系列数字集成电路一定要用正品。中功率晶体管用放大倍数大一些的，如BD243等，不用加散热器。
MC1413是达林顿阵列驱动器件，其集电极输出7脚应接负极。CD4043的5脚控制端接正极。LED1用2×5mm红色，LED2～LED9用Z×5mm绿色，电源指示LED用2×5mm红色，火警报警指示LED用φ3mm红色，建议所有的LED均为2只并联，以增加可靠性，这样共计960只LED选用的LED-定要正规产品，漏电流要小。LED的连线截面积不小于0.16mm的平方。电源滤波器用220V3A以上的，使用时要注意交流相位，电源变压器功率应在20w以上，输出15v交流，品质系数要高，7812三端稳压器妥选用F型金属壳封装的，并加足够的散热器。因为有时需要进行LED测试。大面积LED点亮时功耗自然要大些．总之电源用的器件一定要可靠。
电容选用独石电容。电阻选用1/4W金属膜的，凡是有公共接点同阻值的电阻采用排列电阻。
电路板按两块设计，一块是IC1-IC7和电源，为单面板-另一块是信号输入和LED阵列，用双面板，所有的底板、LED、开关、按钮、喇叭、输入输出信号线均采用计算机专用带锁销的接插件连接．集成电路采用插座焊接。
制作与调试
计算机消防报警产品尽管，多种多样，但操作方法和监控方式基本～样，即主机与区域单机联网工作。
主机接线排均有一组火警信号，它是来自各个烟火传感探头的电平信号，按对应顺序接入模拟显示屏的Ol＃～60＃，端头。显示屏与计算机主机同在主控室中，可用多芯屏蔽电缆连接。
同样，每一套系统中各区域单机接线排中部有巡检继电器线包正极端点和备用继电器触点接线端点供用户使用。不过，这些单机离主控室的距离都是比较远的，有的可能还会在几十层楼的顶层。因此，“八路巡检输出”和“备用继电器触点输入”各自要用两芯电缆铺设，共计16根，长度根据需要，中间不能有接头。

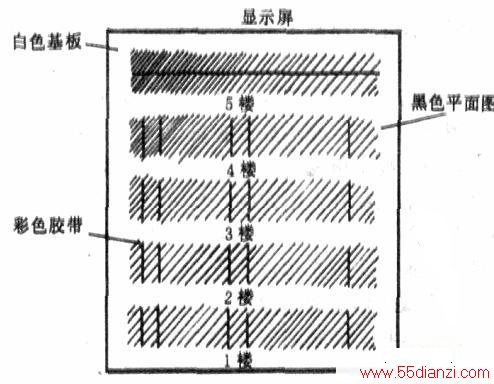

显示屏的尺寸一般按照建筑兰图的平面图尺寸1：1制作，楼层自下而上顺序排列，凡是有传感探头的地方在平面图形上均应装有报警LED，并按原探头编码编号。显示屏材料选用白色有机玻璃做基板（厚度3mm），黑色有机玻璃裁成平面图形（厚度Imm），粘在基板上。房间与房间之间用彩色胶带隔开，示意图如上图所示．而后定准报警LED位置，打φ5mm的孔，放入φ3mm的LED的管座和LED，框架用铝合金装饰材料做，厚度200mm,为宜．操作开头装在侧面，输入输出插座装在另～侧面，状态指示LED装在正面自基板合适的位置上。调整W2、Wl．使脉冲频率分别在10Hz、5Hz左右。
