这里介绍一种利用红外线发射管和接收管控制的报警器，将它们安装在各自的大门口可作电子狗，也可安装在小区大门或停车场门口作提醒器用。
该电路采用开关型电路，由发射和接收两部分电路组成。把发射和接收电路，面对面地安装在大门的入口处，以便发射器电路的红外(IR)光束直接落到接收器电路的红外接收头上。当有人或车辆通过(IR)门而切断红外光束时，电路系统即刻受激而工作。

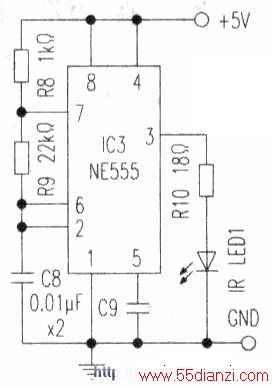

上图是一种发射电路，它由红外线发射管IR、NE555定对器(IC3)组成。定时器接成多谐振荡器（无稳态）工作，其频率为38kHz。该信号由IC3的(3)脚通过电阻R10加到红外线发射(IR)管LEDI发送出去。
下图是一种接收电路，它由红外线(IR)传感器TSOP1738、双单稳态多谐振荡器CD4538(ICl)以及几个分立元件等组成。
当上图发射的红外线(IR)落在下图的传感器IRX1上时，其TSOP1738r的(3)脚为低电平，晶体管Tl截止，使IC1的(5)脚为高电平，IC1处于待机状态。
当有人或任何车辆切断落在红外传感器IRX1上的红外线束时，TSOPI738的输出(3)脚变为高电平．Tl管导通，其集电极从高电平变为低电平，此时IC1的(5)脚通过T1管被触发，其结果，IC1的(7)脚输出高电平（单稳态被触发），晶体管T2导通，继电器RL1被激励，其触点转换使灯Bl(60W/220)获得220V的交流电，Bl点亮报警，同时IC1的(6)脚外接的LEDI也点亮。
ICI单稳态输出（(7)脚）的脉冲宽度由开关Sl转换，通过电容C3、C4和c5作延时的选择。单稳态输出脉冲结束之后．LED1仍保持点亮。
整机电源由变压器Xl降压、D2—D5桥式整流、C6、C7滤波和IC2(7805)稳压器稳压输出+5v直流电压，供给上图、下图电路工作。右图是红外接收管TSOP1738的引脚图。把上图和下图分别安装在PCB上，并把它们各自装在一小盒内，小盒的面板装上各自的LEDl(IR)和’rSOP1738，并按左图的示意图进行安装。
