一种利用模拟电子开关进行编码和译码的红外遥控电路

一种利用模拟电子开关进行编码和译码的红外遥控电路

点击数:7108 次   录入时间:03-04 11:45:20   整理:http://www.55dianzi.com   红外控制电路

  这款红外遥控电路是利用模拟电子开关进行编码和译码的,15个编码控制键与译码输出一一对应,操作简便、响应速度快,可广泛用于电风扇、电动窗帘、装饰彩灯、视听设备及家用电器等的遥控操作。

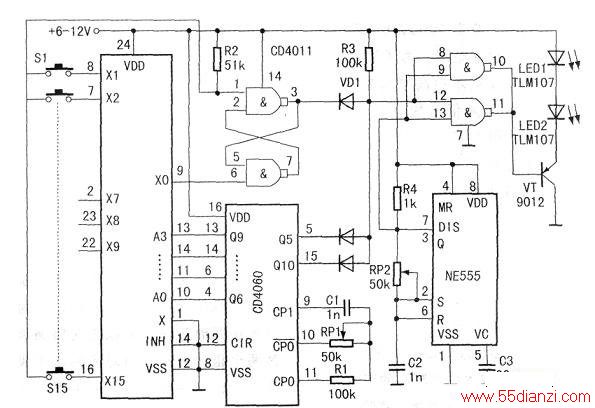

  编码发射电路由时钟振荡器、模拟电子开关、编码控制键、双稳态触发器、红外载频振荡器、与非门调制器、输出驱动器及红外发射管等组成,电路如下图所示。CD4060是14位二进制串行异步计数器。内含振荡器及14位二进制串行异步计数器,内含振荡器及14级计数单元,但只有10个计数输出信号被引出。时钟振荡频率f:1/2.2RPl·C1,要求C1≥100pF,RPl≥1KΩ。R1≥10RPl,否则不易起振。本文根据电路需求,通过调整RPl,使f_16384Hz。由二进制计数分频公式fon=f/2n不难算得:Q5端输出频率fc5=512Hz作其准同步脉冲信号使用;Q10端输出频率fOl0=16Hz作计数闸门,决定09~Q6按0000~1111循环变化一周最多允许通过的脉冲个数。

编码发射电路



  CD4067是16选1模拟电子开关,因公共端×=0,故当A3一A0受CD4060的Q9~Q6控制、按0000~1111循环变化时,X0~X15将依次输出低电平。CD4011是二输入端器与非门,共有两个与非门组成双稳态输出脉冲负跳变沿触发R~S触发器,另两个与非门并联后作调制器。调制器的一个输入端送入38kHz红外载频信号。另一端被R3、VDl~VD3构成的二极管与门扩展为三个输入端。这三个信号的作用是:R~S触发器输出信号由编码开关S1~S15控制,决定编码脉冲个数;CD4060的Q10输出(16Hz)信号决定脉冲重复频率;Q10输出信号作同步脉冲。每当CD4060计数到Q10~Q6=10000时,CD4067的X0=0。R~S触发器被置位。在未编码时,送入调制器的脉冲个数最多,为16个;按S1~S15进行编码控制时,送入调制器的脉冲个数与闭合的键号相同,比如按S8时。有8个脉冲送入等。更详细的脉冲时序关系可自行分析。

  单时基电路NE555构成无稳态多谐振荡器,输出的载波振荡频率可按f=1.44/(R4+RP2)C2估算,调RP2使频率为38kHz左右。此信号经编码脉冲调制和VT放大后,驱动两只红外发光管问外发射红外遥控信息。

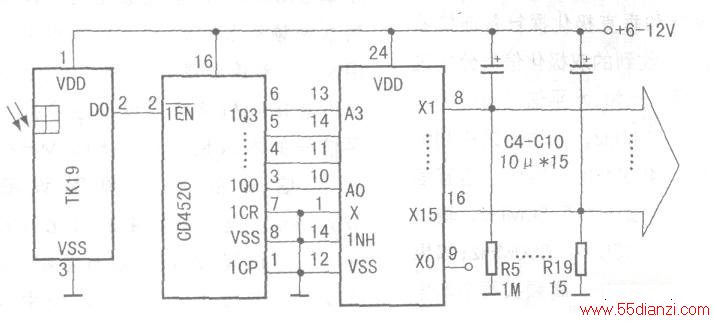

  接收电路如下图所示.一体化红外接收头TKl9(或BA5302等)从红外载波信号中解调(去载波)出编码信号,送至CD4520进行计数,选通模拟电子开关CD4067的X1~×15端,输出与编码一一对应的控制信号。CD4520是双4位二进制计数器,这里只用其中一个计数器,并采用脉冲下降沿触发方式。

  C4一C10和R5~R19组成充放电延时电路,由于电容两端的电压不能突变,可防止按Kn编码键时,在×n输出以前小于Xn的端子输出控制信号,避免干扰执行电器或电路正常工作。这里因X=0,所以×1~×15输出的是低电平控制信号,若想使用高电平控制信号,可将①脚接正电源,使X1=1即可。但此时C4~C10和R5~R19的位置应互换。

接收电路
