温度异常提醒电路

　　当室内温度稍偏离了设定值的时候，人体往往感觉不到，这在对恒温要求较高的场合，就成了问题。

　　下面介绍的这个装置，在温度异常时能发出光、声提醒，调整温度或检查恒温设备。

　　一、工作原理
　　

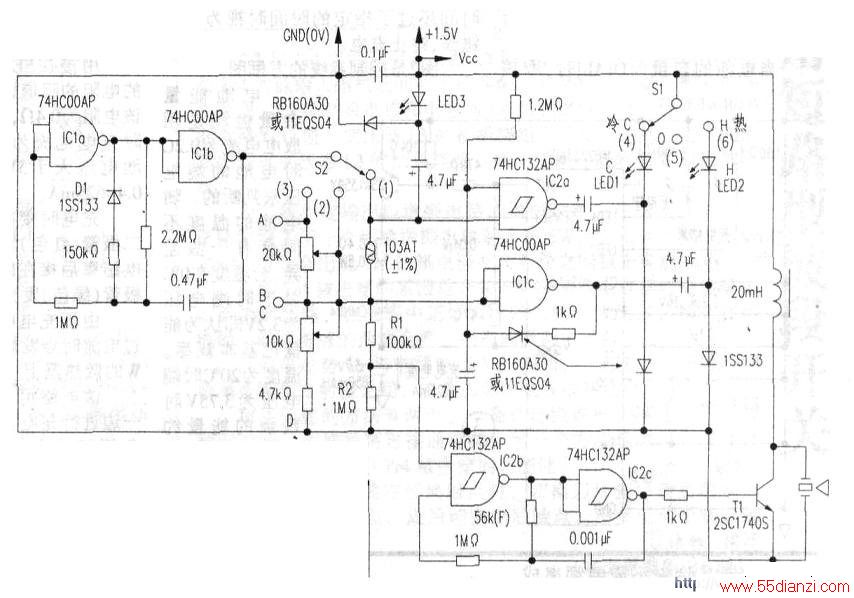

　　电路如附图所示。两个与非门ICla、lb接成周期Is的振荡器，由于加入了二极管Dl．故生成占空比为1:9(lOOms:900ns)的不对称矩形波。

　　振荡器的输出在每个Is周期中．前lOOms为温度取样时间，在一个周期的后900ms．电路处于休止时间以节约电池。

　　电路由1.5V电池供电。发光二极管LED3作电压监测指示，当电池电压低于1.2V时，LED开始闪烁．提醒更换电池。即使在电池电压下降而使供电电压发生变化时、由于来自分压电路的温度信息电压和门电路的阈值电平也会成比例的变化，动作温度点几乎不会改变。

　　振荡器的输出脉冲加至分压电路。由温度传感器和电阻Rl、R2组成两级分压电路，分压输出包含lOOms温度信息的电压。第一级分压输出直接加到ICle门电路的输入端。当温度信息电压超过门电路的门限值时，门电路的输出通过升压电路使红色LED2闪烁发光，表示温度有变化。同时，男一门电路IC2a将输入电压反相，同样通过升压电路使白色LED1熄灭，表示温度有变化。

　　利用温度检测电路，还可实现火灾报警功能。IC2e、2h构成振荡器。温度信息电压被第二级分压后加至振荡器的控制输入端，达到门限值后，输出周期为Is的报警音，通过晶体三极管T1驱动压电扬声器。

　　在这次的设计中，第一级分压设定的温度为25℃，第二级分压在25℃基础上增加21℃，为46qC。

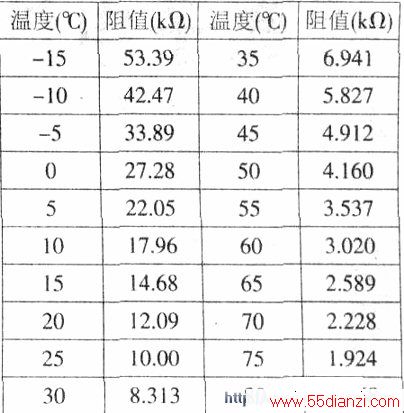

　　温度传感器采用负温度系数热敏电阻103AT．其阻值与温度的对应值如附表。温度传感器的模拟信息利用门电路的门限特性转变为数字信号．LED则利用门电路由低电平转变为高电平的瞬时变化状态来表示温度的变化。

　　二、电路调整
　　
　　反复调整20kΩ．lOkΩ电位器的阻值，以保证温度检测精度。
　　
　　1．滑动开关S2
　　
　　●位置“l”：工作时接通的位置。

　　●位置“2”：报警器工作检测位置。在此位置，发出报警音，表示报警功能正常。

　　●位置3：电位器调整位置。首先调整20kΩ电位器，用数字万用表测A、B两点间电阻为lOkΩ，与103AT在25℃时的阻值相等。然后将开关Sl置“6”位，调整lOkΩ电位器，使LED2刚好从熄灭变为点亮。注意调整到这个转折点。

　　2、滑动开关Sl
　　
　　●位置“5”：降温监视．LEDI发光。

　　●位置“5”：空挡，用于不需控温的季节。

　　●位置“6”：升温监视．LED2发光。
