自制USB转接板

　　市场上普遍存在的售价30～80元的USB转串口线大部分使用的是PL2303，在部分机器上无法和keil连接。本文介绍的转接板主要是利用了南京沁恒公司的CH341作为转接芯片，不需要自己编写驱动程序，只需把厂家提供的驱动装好就可以了，所以不必担心面对复杂的USB协议。经过测试，CH341转换出来的串口可以在各种新旧PC机上正常使用keil调试环境。为了充分利用资源，可以把485和UART集成到一起，想用哪部分就焊哪部分，互不影响。
　　
　　整个板子的成本很小。CH341可以申请样品（购买大约十几元一片），一次就给两片，所以要在232，485，UART中选出2个。再就是12个0805封装的发光二极管和部分阻容。如果不想开板可以在申请芯片时顺便要两片SOP-DIP转接板，然后自己用万用板做。
　　

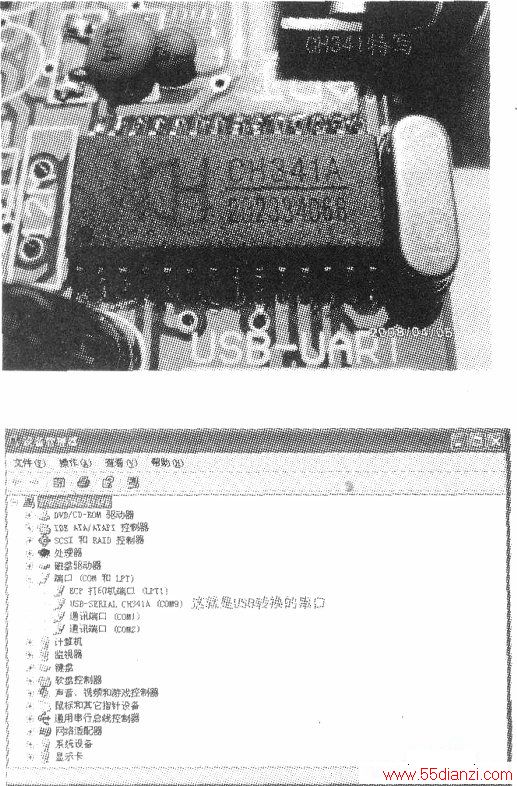

　　下面展示自制转接板：
