用CH341A芯片制作USB转串口装置

用CH341A芯片制作USB转串口装置

点击数:7430 次   录入时间:03-04 11:39:06   整理:http://www.55dianzi.com   电脑-IT数码-外设

  要使CH341A工作于四线同步串口模式,必须使芯片23脚SDA(此引脚为芯片功能配置输入引脚,内置上拉电阻)接低电平或地,此时16脚D1可作RST功能、18脚D3可作SCK功能、20脚D5可作MOSI功能、22脚D7可作MISO功能。而要使芯片工作于异步串口模式,又须使芯片23脚悬空,此时5脚ERR#可作TXD功能、6脚PEMP可作RXD功能,同时芯片工作于异步串口模式时,由于27脚TEN#为低电平时CH341A才能发送,因此应使27脚接低电平或地。在芯片工作于异步串口模式时,其26脚TNOW功能为串口发送正在进行的状态指示,高电平有效,该脚在芯片工作时以高电平指示芯片正在从串口发送数据,发送完成后为低电平,在半双工串口方式下,该脚可用于指示串口收发切换状态。在以上两种工作模式中,10脚UD+、11脚UD-接USB端口对应端,13脚XI、14脚XO分别接晶振及振荡电容,其他信号线引脚根据需要选用,不需要时都可以悬空。另外芯片9脚V3为供电电源电压选择端,电源电压为5V时,该脚接一个4700pF或0.01μF退耦电容到地,而电源电压为3.3V时,该脚应与VCC引脚相连接同时输入外部的3.3V电源,并且与CH341A芯片相连接的其他电路的工作电压不能超过3.3V。据此我们在使用中又可通过对该脚不同工作模式的设定来选择3.3V或5V工作电压,以适应不同电压等级的单片机芯片下载程序用。

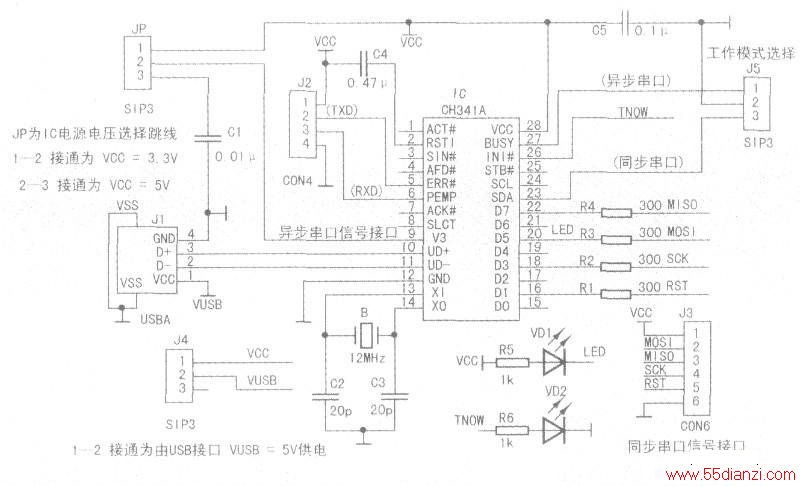

  根据CH341A芯片的功能和使用方法,设计的下载器电路原理如下图所示,

下载器电路原理图

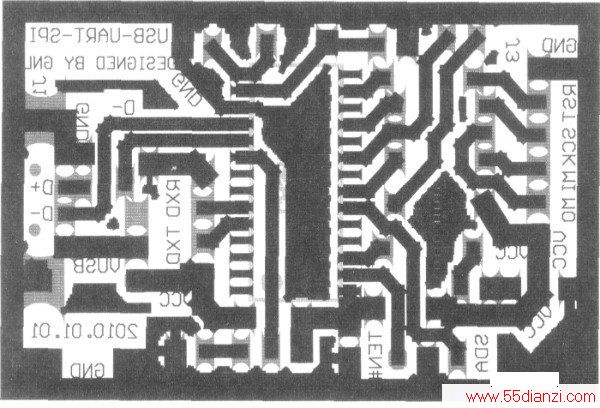

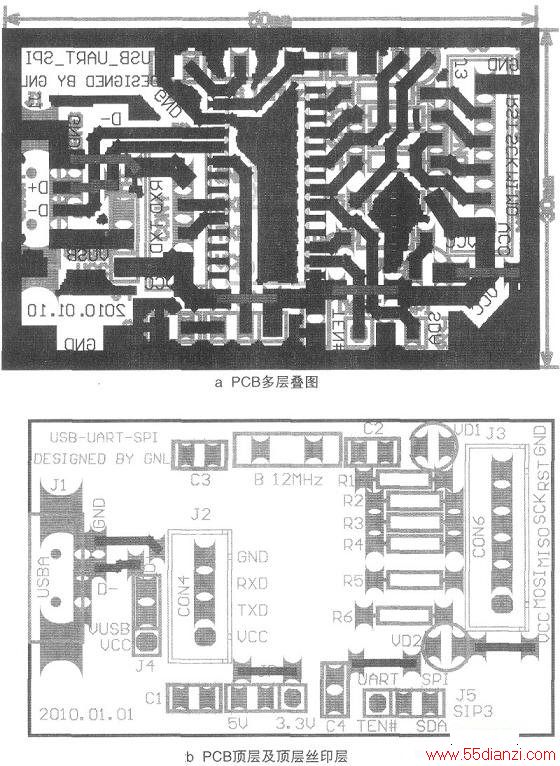

  PCB如下图所示。

PCB

  原理图使用用说明

  (1)本下载器供电电源为5V时,电源可取自USB接口,或取自用户目标板及其他需下载单片机程序的实验板,由J4跳线来选择,并将跳线JP置2-3接通选择5V供电。

  (2)当用户目标板单片机为3.3V供电时,本下载器只能由用户板3.3V供电,此时应将跳线J4置2-3位置以断开USB供电(VUSB)而由用户板供电,并将跳线JP置1-2位置以选择3.3V供电。

  (3)跳线J5置1-2位置时,选择本下载器为异步串口工作模式,由J2给出TXD、RXD信号及VCC、GND,可用带插头的排线连接至单片机RXD、TXD、GND以及VCC下载程序,需注意的是本下载器的TXD、RXD、要对应接至单片机的RXD、TXD口线不能接错。

  (4)跳线J5置2-3位置时,选择本下载器为四线同步串口工作模式,由J3处取得MOSI、  MISO、SCK、RST信号及GND、VCC,通过编程下载插头排线连接至单片机相应的各编程口线下载程序。

  驱动程序及相关软件的下载和安装

  硬件电路做好后,需到南京沁恒电子有限公司网站(www.wch.cn)下载驱动程序后安装,文件名为CH341SER.EXE的为异步串口工作模式驱动程序,CH341PAR.EXE为四线同步串口工作模式驱动程序。

  安装时,将下载器跳线J5置1-2位置设定硬件为异步串口工作模式,跳线JP置2-3位置选择5V供电,J4置1-2位置选择USB供电。设定好后将下载器插入电脑的USB口,双击CH341SER.EXE并按提示安装软件,安装完成后可在电脑的设备管理器窗口中看到新增串口“USB_SERIAL  CH341A(COM3)”(使用不同的电脑USB插口时,串口号可能不同而不一定是COM3),表明本制作的异步串口工作模式及驱动程序安装均正常。

  从电脑上拔出本下载器,将J5置2-3位置设定硬件为四线同步串口工作模式,电源及供电电压选择跳线J4、JP如上设定不变,再将下载器插入电脑USB口,安装CH341PAR.EXE软件,安装完成后可在电脑的设备管理器窗口中看到“外部接口USB_EPP/I2C…CH341A”表明本制作的四线同步串口工作模式及驱动程序安装均正常。

  至此本下载器已可使用,但要向单片机下载程序还需下载安装有关的程序下载上位机软件。从WWW.wch.cn下载文件名为“CH341DP_SPI下载工具”的软件,安装后可用本下载器的四线同步串口工作模式向AVR及AT89S51、52等一些单片机下载程序。从宏晶科技公司网站(www.stcmcu.com)免费下载文件名为“STC单片机PC端ISP下载控制软件Ver4.80(STC_ISP_V480)”的软件,该软件有安装版和免安装版两个版本,利用该软件及本下载器的异步串口工作模式可向宏晶公司的STC系列单片机下载程序。在向STC系列单片机下载程序操作时,应注意冷启动问题,即在下载控制软件中做好一切下载程序时的必要设置后,先点击软件的下载按钮,随后再给单片机芯片上电复位。

  制作说明

  为方便自制,将PCB设计成单面布线并将SOP-28封装的CH341A芯片放在PCB的底层(布线层),其余元件均放在PCB的顶层,实际制作时可在顶层用5段导线做跳线来代替顶层的布线,将底层不易布通的布线连通,这样仅需做单面布线的PCB即可,因此该PCB板很容易用热转印法制作。即如此做的PCB,并且在顶层(元件面)还用热转印法印制了全部元件的标号及J1-J5、JPS各插座、插针的针脚功能及跳线位置功能等标记字符,便于使用中设定跳线功能位置时清晰明了不易出错。相信这款下载器更方便于单片机爱好者选用不同的单片机时使用。

  VD1为同步串口模式工作指示灯,VD2为异步串口模式工作指示灯,JP、J4、J5需各配一个跳线帽,另外还需制作两端带插头的4线排线及6线排线各一根,分别用作异步串口工作模式及四线同步串口工作模式下载程序时用,排线长度够用即可不宜太长。

  用一片CH341A芯片可同时实现USB转异步串口(UART)和四线同步串口(SPI)两种功能,因此仅用该芯片就可制作能同时适用于宏晶科技公司的STC系列单片机和AT89S系列、AVR系列单片机的程序下载器。这种接口转换方案用较少的硬件即可同时解决USB转异步串口和四线同步串口两个问题。由于增加了所适用单片机的种类,使其较之以前的接口转换方案通用性更强、更具实际使用价值,如果将其整合到单片机学习开发实验板中,由此设计制作出的单片机学习开发实验板其ISP编程下载及在线仿真接口较过去而言将更加简洁,仅需一根普通的两端为USB接口的连接线与电脑联机即可完成ISP编程下载及在线仿真,并由电脑USB接口提供5V电源。
