一款实验型PWM D类放大电路

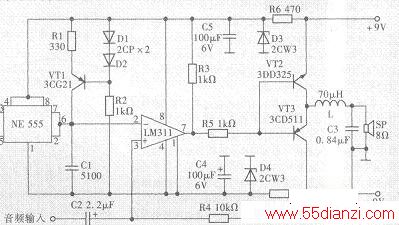

　　下图为一种实验型的PWM D类放大器。时基电路NE555组成100kHz的锯齿波发生器，晶体管VT1组成恒流源对Cl充电，使锯齿波的线性得以改善。电压比较器LM311作为调制器，由它对输入信号及锯齿波信号进行比较，并输出调宽脉冲。调宽脉冲再经VT2、VT3功率放大（增幅）后，由L、C3二阶巴特沃兹低通滤器滤去载后，在扬声器上得到的是平滑完整的音频信号。该放大器输出功率为6W，频率响应为10Hz~20kHz(- 3dB)，效率大于80%，谐波失真小于3%。
