此装置可以通过Imm塑料光缆传送语音。发射器电路板(KIT26 T)（上图）上有一个话筒和调制LED发光的线路。LED装在塑料壳中以便于连接FO光缆进行发送。在接收器(KIT26 R)板上有光电接收器（下图）、扬声器及用于将检测到的光信号变为电信号，放大并且转换为声波的电路。语音信号以光波形式在光缆内传输、不受任何电场和磁场的影响。传输距离远，抗干扰能力强。每个电路板需要一个9V电池，但连续使用时建议使用整流电源。
随机提供14英尺直径1mm的塑料光缆。此线路能很好地传送信号通过200码光缆。注意：这里使用的塑料光缆不是一微米的玻璃光缆，使用玻璃光缆可以在更远的距离（约20英里）内通讯。而塑料光缆实验应用十分方便，而且在电子噪音环境中进行短距离通讯有明显的抗干扰效果。

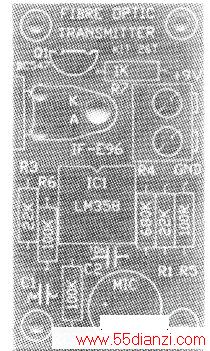

此电路组装在单面印刷线路板上，如左图、右图所示。
组装说明
首先对照元件表检查元件，特别要确认电阻的标识正确。光纤(FO)发射器和检测器的外观非常相似，检测器安装到接收板上，在黑色外壳上用红点标识：发射器安装到发送板上，在蓝色外壳上用粉红点标识。因两个板子的元件混装在一起，制作时要对照原理图识别元件，然后装到板上。通常首先安装高度最低的元件，如电阻。电子麦克风必须将引脚与连接负极的金属外壳相连（即电路的地或0电平）。发送电路板的MIC上标有‘-’标记。确认电解电容器以正确方向插入。
为了得到最佳发送效果，要保证光缆的端面垂直，可以用不同的平面角度来试验。你将发现LED给出的信号相当强，以至于最坏的切
割方式，也能在所提供的14英尺光缆上得到好的接收效果。但要在200码以上距离的传输中得到好的接收效果，光缆末端必须很好地处理。
设备组装好后将9V电源接到发送器上，此时在LED的塑料外壳上能见到红色光线。如果看不到，可能是光电发送器和接收器弄混了。接收器连接电源后扬声器将发出噪音。调小音量，把发射器放在靠近收音机或电视机的房间，确认光缆没有死环或扭结，光缆不能弯折得太厉害，曲率半径要保持在2cm以上。
在接收端(FO光缆的末端)应看到从发送器送来的红色光线在接收器的前面闪动。能听到另一个房间里由发送器拾取的声音。将光缆压入接收器，拧紧螺母，就能听到非常清楚的声音。
线路说明

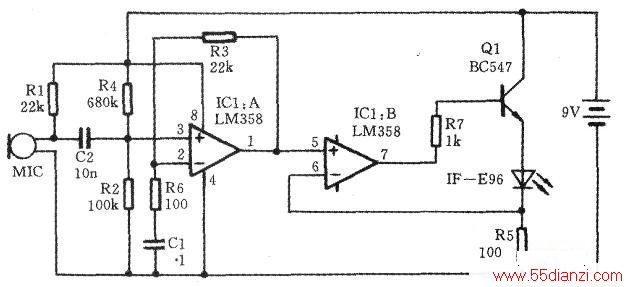

音频信号最初是声波，由发送器的电子麦克风转换为电信号。此信号由LM358组成的音频放大器放大，并且借助于一个单独的晶体管控制LED的端电压、将电信号转换为光信号。光信号送入塑料光缆。

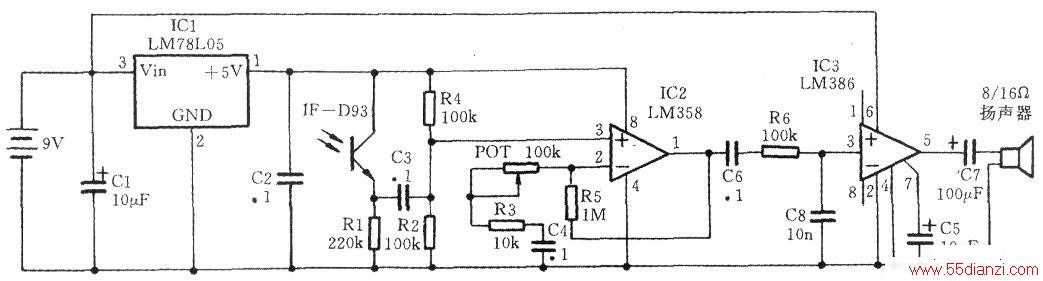

在光缆的另一端，光信号照射到接收器的光电管上。光电管再将其转换为电信号。此信号被放大并送入扬声器转换为声波。
