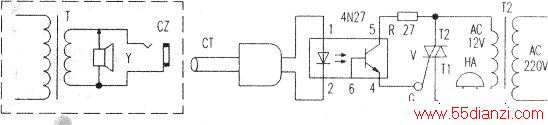

工矿企业生产车间内使用的电话机，因机器产生的噪声很大，振铃声往往被淹没而不能听到。下面介绍的振铃增音器可使振铃声增大，以解决上述问题。其电路如附图所示。在电话机外壳上适当位置安装一个耳机插孔cz，cz与振铃电路输出变压器的次级绕组连接，如图中虚线框内所示，把增音器的插头CT插入插座cz后，电话机内的输出变压器T的次级绕组与机内扬声器Y断开，此时若对方摘机拨号后，本机振铃电路便工作，由T输出的信号不再经机内扬声器发声，而是加到增音器的输入端，使光电耦合器工作，进而触发双向可控硅V导通，电铃HA得电，发出响亮的铃声。
V可选用1A、100V小型双向可控硅，T2为SW电源变压器，CT、cz为巾3.5mm耳机插头座。插头插入插座后，电话机振铃有增音作用，拔出插头后，电话机又恢复原状态。
