一般的家庭装修时只埋设了闭路电视电缆线，而没有预设电话线。于是利用闭路电视电缆实现了同时传输电视和电话信号。由于电视信号频率在45MHz—850MHz之间，而电话信号频率在0.3kHz—3.4kHz之间，两者使用频率相距甚远，故利用小电容能通过高频、阻扼低频，小电感能通过低频、阻扼高频的特性，实现了同时传输电视和电话信号。

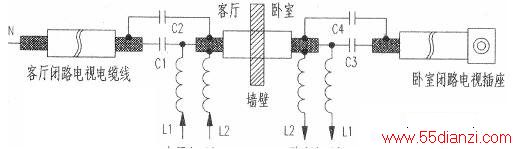

制作：首先买4个330DF/客厅闭路电视电缆线2kV的隔离电容和4个几微亨的电感（如果没有几微亭的电感则可自制，即用φ0.6mm左右的漆包线在φ5mm的钻头上绕20圈左右脱胎即可），然后把闭路电视电缆从墙壁两边截断，并将4个330pF/2kV的隔离电容C1~C4分别焊接到闭路电视电缆的屏蔽网和芯线上，使高频电视信号顺利通过，再把电话线分别接到墙壁两边同一截电缆线的屏蔽线和芯线上，使电话信号顺利通过即可（见附图）。
