电话机防敲叉簧开关发号控制电路

　　在安装电话的单位和家庭，为防止别人乱打电话而应付昂贵的开支，有的把电话锁进抽屉，但打电话不方便；有人把电话装进—个只能拿出听筒的木制盒子里，但给—些投机取巧的人用敲叉簧开关发号而将电话打了出去。下面这个电路能从根本上解决上述问题。
　　

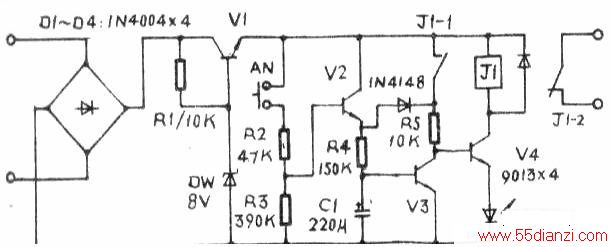

　　电路如下图所示，二极管D1～D4以桥接形式组成极性转换电路，将来自电话线路上的48—60V的直流电压极性固定下来。V1、R1及DW组成一个稳压电路，将电压稳定在7.2V左右。V2、V3、V4及继电器J1组成叉簧开关敲击检测和执行自动断线电路。LED发光管是报警指示灯。

　　
　　工作原理：平时不打电话时，听筒放在叉簧开关上（本图中的AN小按钮开关就是受叉簧开关控制联动的），AN受叉簧开关控制而呈闭合状态，V2导通并经R4向C1充电，当C1上电压上升到07V左右时，V3导通集电极电位变低，使V4截止，J1不吸合，而J1的一组常闭点串于话机的线路中，接通话机待铃。
　　
　　当人拿起话筒准备敲击叉簧开关发号时，AN也同时断开，这时V4仍然不会导通。由于敲击叉簧开关的速度很快，平均一秒钟两次。当敲第一下时，V2导通，电源通过D5、R5使V4迅速导通饱合，继电器Jl吸合，常开点J1-2闲合自保，J1-2常闭点断开，话机断电，从而切断了与市话的联系。这样，再敲第二下时发号已不再起作用，同时LED点亮报警。欲解除这种状态时，只要按住叉簧开关1秒多钟后报警灯自会熄灭，同时儿断电释放，常闭点J1-2再次接通线路。如果放上听筒，这种状态会被自动解除。图中D5的作用是为了防止J1一1闭合时，电源通过J1-1、R4向C1充电；使J1无法保持吸合状态而设。
　　
　　元件选择：本电路对元件无特殊要求，按图选择即可，继电器可选任一种小型6—9V双触点继电器，唯有电阻R4和电容C1在选择上要灵活一些，这两个元件决定着控制动作时间的快慢，由于C1是常规的电解电容，离散性较大，按图选择后可能会出现动作上的延迟或控制失灵时，可通过减小R4或增大R4来解决。通常点按一下AN(0.5秒)，J吸合；长按一下(1秒)AN,J1释放为调整好。
　　
　　本电路体积并不大，可以装在话机内部空隙处。
　　
　　发光管装在面板醒目位置。印刷板上共六根引出线，其中二根电源输入线并在电话进线上焊好即可；将AN按钮引出两根线，并将AN粘在叉簧开关下部，使下压叉簧开关时AN闭合即可；最后一组引线是儿继电器常闭点上的，接线方法是：将电话进线（一定接在本电路电源引线接点后边）中的任一根的铜箔切断，将常闭点引线焊上即可使用。
　　

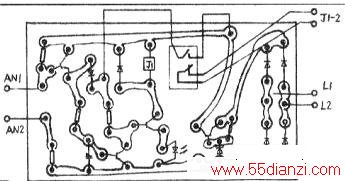

　　下图是印刷板图，供参考。
