制作一款开路测试器

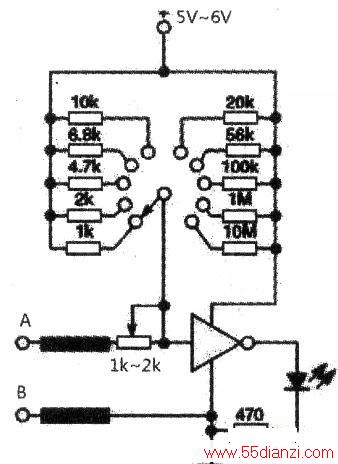

　　下图是一种开路测试器，这类测试器是工作台上不可缺少的装备。用4069的一个门（有高输入阻抗，以及门输出转换的阈值电压）可以做成开路测试仪，探头A、B之间的总阻抗以及开关结构的电阻，构成了一个分压网络，在门的输入端产生一个电压。当分压网络的电阻相等时，门输入端的电压为电源电压的一半。门的转换阈值电压也接近于电源电压的一半，因此，开关分支选择的电阻就设定了近似的开路测试电阻。
　　
　　另一种有用的结构是用一只可变电阻代替下图中的可切换电阻。这种方法可以通过调节可变电阻，在考虑到探头尖之间的电阻后，任意设定开路测试电阻。这种方法可获得了一个紧凑的结构，可以装入一个小封装内。电路中的一只可变电阻(1kΩ到2kΩ)与探头串联，从而能够做大约100Ω,或更小的开路电阻测试。
