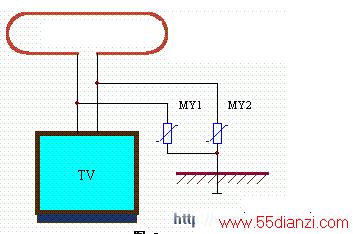

该装置的应用电路如图8所示。雷雨天收看电视节目，其雷电可以通过两条途径窜入电视机将其损坏：一条是通过室外电视天线；另一条是通过电视机的电源线。前者常损坏高频头，后者常使电视机的电源电路及行场输出电路损坏。在室外天线上加接压敏电阻可以抑制这种恶果，要求压敏电阻MY直接与大地相接。保护电源部分的应用电路接法可参见图8所示。它们一般是防感应雷，如果碰上直击雷，鉴于直击雷的巨大电流和特高电压，压敏电阻也是无能为力的，因此在室外天线的周围应安放在避雷装置，室外天线的安装位置应在避雷装置的保护区内。
