RJ45网络接口双绞线的接法介绍

    双绞线的最大传输距离为100米;有两种接法：EIA/TIA568B和568A标准。

    将水晶头的尾巴向下(即平的一面向上)，从左至右，分别定为12345678，以下是各线序

    在整个网络布线中应用一种布线方式，但两端都有RJ-45plug的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。

    100BASE-T4RJ-45对双绞线的规定如下：

    1、2用于发送，3、6用于接收，4、5，7、8是双向线。

    1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

    一般地

    直通线：两头都按T568B线序标准连接。

    交叉线：一头按T568A线序连接，一头按T568B线序连接。

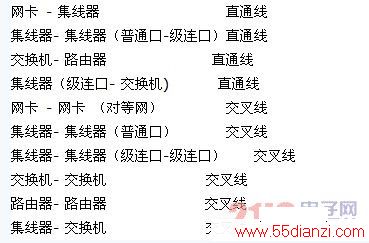

    具体连接情况：
