小巧无触点电冰箱延时保护器
点击数:7760 次 录入时间:03-04 11:52:16 整理:http://www.55dianzi.com 保护电路
该无触点电冰箱保护器元件少、成本低、体积小、无需调试,用双向可控硅替代了继电器。

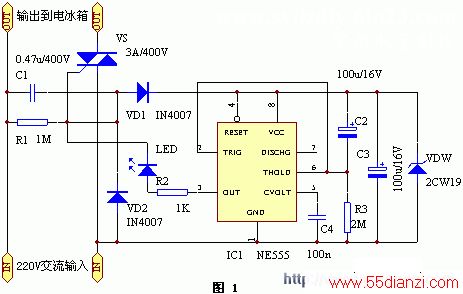

工作原理 该保护器电路如图1所示(点此下载原理图)。220V交流电源经过电容器C1降压,VD1半波整流、VDW稳压后供给时基电路555作为工作电源,接通电源约5分钟,时基电路的③脚输出端由低电平变为高电平,双向可控硅VS导通工作,给电冰箱供电。此时发光二极管LED点亮,表示供电正常。
元器件选择与制作 元器件选择见附表。
编 号
名 称
型 号
数 量
R1
电阻
1M 1W
1
R2
电阻
1K 1/8W
1
R3
电阻
2M 1/8W
1
C1
金属化纸介电容
0.47u/400V
1
C2、C3
电解电容
100uF/16V
2
C4
涤纶电容
100n
1
VD1、VD2
整流二极管
IN4007
2
VDW
稳压二极管
2CW19(12V)
1
LED
发光二极管
1
VS
双向可控硅
3A/400V
1
IC1
时基电路
NE555
1
该电路由于使用元件少,安装容易,只要连接正确,一般无需调试即可正常工作。
