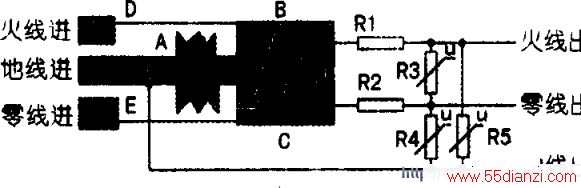

下图是我根据家电被雷击的特点设置的一个防雷电路。
图中阴影部分为敷铜板的大面积敷铜或者是由金属片切割而成。中间的间隙约0.5～3mm，主要是用于放电。R1、P,2为小阻值大功率保险电阻，可选择0.1～2W的电阻，R3、R4、R5为470V的压敏电阻，D、E为保险丝（也可以是敷铜板的走线），它的长度至少要20mm以上。
工作原理：
当雷电由电网进入火线或者零线时，火线或者零线的对地电压远远高于220V，放电金属片B或者C将对地A发生尖端放电，这将产生一个很大的放电电流。这个放电电流会立即将保险丝D或者E熔断，从而阻止雷电进入电器。此外，火线B和零线C间也可以放电。
当雷电到来时。保险丝D或者E还会直接对地A进行放电，放电产生的热量。加快了保险丝的熔断速度。从而使电路更可靠。
当电网过压或者有雷电残余高压将要进入电器时。压敏电阻R3、R4、R5击穿放电，将限流电阻R1、R2烧断。从而起到更精确的保护作用。
这个装置并不是将雷电全部放人大地，因此不会对地线的粗细、接地电阻阻值等提出很高的要求，只要接地能满足将保险丝熔断。它就能正常工作。本人在插板中安装了这个装置以后，保险丝曾数次被雷电击断，但与之相连的电器却安然无恙，实践证明。它的确能有效防止雷击，保护电器设备，而且它的成本低，容易集成到各式插座、插板中。
