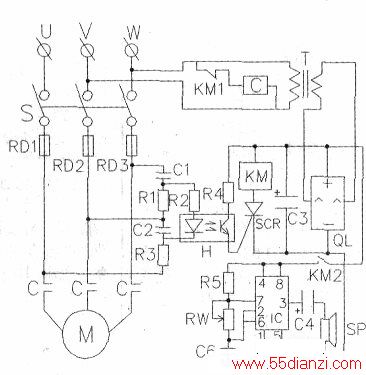

电路组成及工作原理：见附图（此图对电机的专用启动电路没有画出）。由电容C1、C2、R1、R3组成相序检测和缺相检测传感器；由光电耦合器H实现强弱电隔离并完成检测传输；由可控硅SCR、继电器KM、380V交流接触器C组成执行电路；由时基集成电路IC( NE555)及外围元件组成报警声响电路；由380V\12V变压器T、桥堆QL、电容C3组成电路的直流电源。工作过程是：闭合主开关S，如果电机主回路正常且相序正确，则相序检测电路无输出信号，光耦H不导通，可控硅SCR（控制极无触发电流）也不导通，它阳极回路接的继电器KM（无电）不动作，其常闭接点KM1闭合，接通380V交流接触器线圈电源，接触器C（加电）吸合，它的常开触头C闭合，接通电机三相电源，电机正常运行。
当电机在运行中或合闸时主回路断线造成缺相或相序不正确，三相相序检测电路有不平衡电流出现，经电阻R2限流，加到光耦H内的发光二极管上，其内部的光敏三极管受光照阻值降低。由于该光敏电阻和电阻R4串联为可控硅的摔制极提供触发电流通路，所以光敏三极管受光照阻值降低后．可控硅触发回路的的总阻值下降，使得触发电流上升，当触发电流达到可控硅的控制极启动电流时，可控硅导通，阳极接的继电器得电吸合，其常闭接点KMI断开接触器线圈C的电源，常开触头断开电机主回路的电源，电机停转，从而使电机得到保护。同时继电器的常开接点KM2闭合，接通音响报警电路的电源，扬声器SP发出电机缺相或相序错误的报警声，提示值班人员或操作人员及时处理电机出现的问题。
