巧用LED灯做电机断相保护器

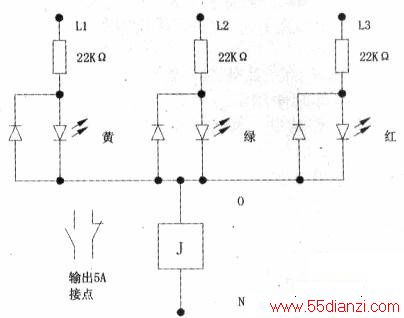

　　电路如下图所示，当三相电路中任何一相断相时，平衡的星点被打破，小继电器J得电吸合，外接的控制触头动作，立即切断主电路交流接触器的线圈电源，对电机进行断相保护。
　　
　　元件采用φ5mm高亮白色发光二极管（或者黄绿红三色，正好对应ABC三相），1N4001硅二极管，2W22kΩ电阻，小继电器选HH52P-L插拔式带动作指示灯5A AC220V或者正泰的JZX-22F。调节电阻阻值，使发光二极管正向工作电流≥15mA左右，正向电压降约为3.5V左右，才能正常发光。更主要的是满足小继电器吸合电流，一般在10~20mA间。当三相电路中任何一相断相时，平衡的星点被打破，0点处的零点位升到190V的电压。这个0点是悬空的，不能与任何零线相接。这个190V的电压加到小继电器J两端，大于最低吸合电压，而动作，自身顶部的红色发光二极管亮。
　　
　　这些小元件，价廉物美。在0点和N点间，即小继电器J两端，还可以加入小蜂鸣器，或者通过接点引出，外接大型报警器。声、光、动作、三样同时报警。
　　
　　我们可以把这些元件全部装在继电器里，做成专门的断相保护继电器。
