采用BA3105设计制作的充电器

　　采用风扇电脑控制电路BA3105制作的充电器，造价仅数十元，它与三端可调稳压器LM317T巧妙结合，具有定时、充电电流及恒压／恒流选择、LED显示，蜂鸣音提示等功能。适合办公室及家庭对多种电池（如镍镉、镍氢、银锌、锂离子电池等）进行充电。
　　

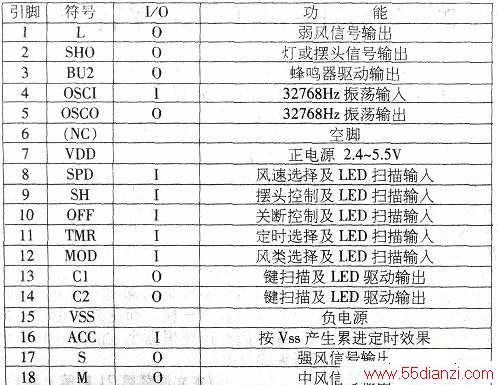

　　BA3105采用18脚DIP双列直插式封装，引脚功能如下表。

　　
　　充电电路如下图所示。220V交流市电经T1降压、VD1~VD4整流后，产生约17V直流电压加至LM317T的输入端，其②脚输出电流经限流电阻和可控硅为镍镉电池EC充电；并经7805稳压后，为BA3105⑦脚提供SV工作电压。各功能描述如下：
　　
　　1．定时选择由Sl控制，有两种定时方式：⑩脚ACC接高电平时为非累进定时，按动Sl依次为0.5、l、2、4小时定时时间，并由LED6(0.5小时)、LED7（1小时）、LED1(2小时)、LED3(4小时)发光显示剩余定时时间；16脚接低电平时为累进定时方式，每按一次S1，按0.5小时的间隔步进选择定时，即以0.5、1、1.5、2……7、7.5、0、0.5、1……．循环，最长定时时间为7.5小时，并由上述LED显示剩余定时时间。
　　
　　2．电流选择：由S4选择，此键原为风速调节键，也是BA3105静态时的启动键，按下后自动以强风(S)启动，增大启动扭矩，3秒钟后恢复弱(L)风运行。
　　
　　在BA3105启动工作后，按S4键可按弱（①脚）、中（M、⑩脚）、强、弱、中……循环选择风速。这里用来选择充电电流，通过弱、中、强输出端分别使可控硅VS1~VS3接通不同的限流电阻R3、R4、R5，选择不同的充电电流，并由LED2 (0.6A)、LED4(0.3A)、LED5(0.1A)显示。
　　
　　3．恒压／恒流选择：由S3控制，它是一个独立操作键，通过控制②脚输出电平高低，可驱动风扇摆头或彩灯、照明灯的亮灭，在风扇电机停止运转状态下亦可控制②脚  输出，“独立”一词盖源于此。这里用来选择恒压或恒流充电方式。按一下S3，②脚输出高电平，VS4导通，LED8发光，表示恒压状态，并通过RP调节充电电压；若再按一下S3，②脚输出低电平，VS4关断，LED8熄灭，表示恒流状态，、并由S4选择充电电流。
　　
　　4．停止控制：在任何工作状态下，按S2均可随时中断充电。 XT可选用普通电子表中的32768Hz晶振，VS1～VS4可用SCRIAM型可控硅，R3—R5的功率应选2W以上，LT317T应加适当的散热片。每次按键时，HTD都会发出一个键音，以确认输入有效。使用时，通过S1～S4进行不同组合，可适合多种电池充电。

　　
　　常见的风扇电脑控制电路很多，除引脚排列顺序及部分特殊功能略有差异外，其工作原理大同小异，因此也可以用来制作充电器，如下表。若配上红外编码及译码器，不但可进行手动控制充电，还可实现遥控操作。
