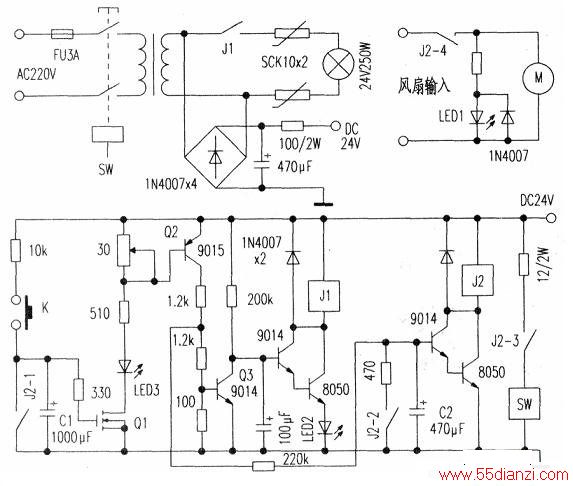

其电路如下图所示。
一、主要功能
1．灯泡延时点亮 多数用户自装彩投时，出于成本和难度的考虑，常采用24V低压卤素灯作光源。由于卤素灯在通电极短时间内，温度就会达到额定值以上，而此时冷却系统还未稳定运行，因此需对灯丝供电采取延时措施。有的发烧友认为低压直流风扇风量小，而且电刷产生的火花会干扰图像，因而这里使用了220V或110V的交流风扇进行散热，如用于专业灯光的WX2A2X系列风扇，该（交流工作）风扇风量大，无火花干扰，但启动加速度小，约需20秒钟方可达到额定转速，因此灯丝供电必须延时，否则会危及“灯寿”。
2．灯丝启动限流 由于灯泡冷态启动电流非常大，为了避免强大的电磁冲击力对电源和灯丝造成的危害，加入了灯丝启动限流电路，这里是通过两只负温热敏电阻来实现。关机时灯丝先断电，风扇继续运行一段时间，待机箱内温度冷却后，自动断开总电源。
二、元件选择
J1选用jQx-T901空调保护用的6脚继电器，其参数为AC250V/30A、线圈DC24V。J2选用D246-4Z四联14脚继电器，250V/3A、DC12V(24V)。SW选用彩申，开关（带遥控交流关机功能型），其跳闸线圈是通过施加一个正脉冲（DC12V、宽度约大于0.5秒）后实现分闸。负温电阻选用IO欧的SCK10或NTC12D-7等均可。Q1的选择是本电路是否成功的关键，必须选用N沟道增强型MOS管，试验时使用的是从功放上拆下的2SK1058，同时K必须选择轻触开关（即不自锁型）。其他元件只要功率、耐压等有足够的余量即可。
三、工作流程
1．开机流程 按下电源开关SW后，风扇通过J2-4常闭触头启动，约经30秒风扇运行正常稳定后，Jl闭合，灯泡点亮，整机开始工作。
2．关机流程 按一下轻触开关K，由C1、Q1完成记忆电路启动功能，启动后Q1、Q2、Q3相继饱和导通，J1失电跳开，灯泡电源被切断，同时对C2充电，约2分钟后，J2闭合，风扇停转，SW跳闸线圈经J2-3得电，而C1、C2经J2-1、J2—2放电，约1秒钟后，J2失电，J2-3分开，SW断开，总电源被切断，关机结束。另外为避免J2跳开瞬间风扇再次启动，可对风扇视具体情况将其不经J2-4直接并于SW后的某一合适电压上。三只LED可用不同颜色以指示相应工作状态。
对不同光源，不同风扇的情况，仅需改变其相应电源连线即可。
本彩投电源控制电路，调试简单，只要接线正确，很易制作成功。
