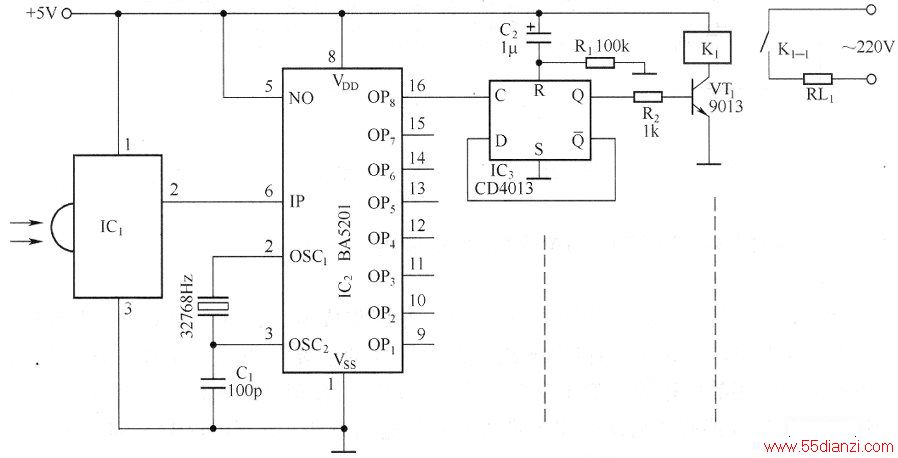

下图所示的是采用BA5201组成的8路电源开关控制电路。IC1为红外接收头，从红外发射电路发出的红外光调制信号经IC1解调后送至IC2的⑥脚，再经IC2译码后从IC2的OP1～OP8输出端便可得到一个与红外发射电路中BA5101的输入键有效对应的一个正脉冲信号，其宽度为62.5ms。发射电路每按动一次按键，BA5201的对应输出端便可输出一个正脉冲。在实际使用时，往往要求输出控制为自锁状态，即红外发射端每按动一次控制键，接收控制端的输出状态就变化一次，原来为高电平时变为低电平，原来为低电平时则变为高电平。为实现这一目的，电路中采用CD4013触发器组成双稳态电路，即每个正脉冲控制信号从IC3的C端输入时，IC3的Q输出端就会发生电平的转变。当IC3的Q端输出高电平时，则使VT1饱和导通，继电器K1吸合，其触点Kl-1闭合，接通负载RL1的电源；当IC3的Q端输出低电平时，VTi截止，K1释放，其触点K1-1回到常开状态，切断负载RL1的电源。
