用可控硅控制的功放动态电源

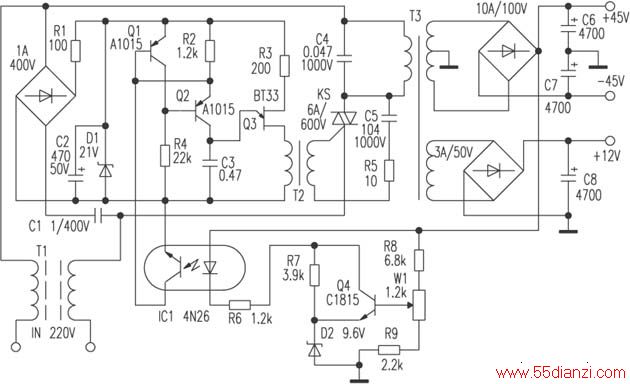

　　 如下图所示，交流电源输入经Ｔ１进行滤波后分成两路输出，一路去降压变压器Ｔ３，在Ｔ３的初级回路中串入了双向可控硅ＫＳ，用来改变变压器Ｔ３的初级交流功率。另一路通过电容Ｃ１降压后进行整流，并由Ｄ１稳压后给触发控制电路提供直流工作电压。Ｒ３、Ｃ３、Ｑ３与变压器Ｔ２组成一弛张振荡电路。Ｒ２、Ｒ４与Ｑ１、Ｑ２组成电流源，给电容Ｃ３恒流充电。当Ｃ３两端的电压被充至Ｑ３击穿电压时，Ｃ３即通过Ｑ３的发射极ｅ、基极ｂ１和变压器Ｔ２的初级线圈放电，在变压器Ｔ２的次级得到可控硅ＫＳ的触发脉冲，控制可控硅ＫＳ导通，使变压器Ｔ３工作。在变压器Ｔ３的次级，经整流、滤波后得到功率放大器所需正、负对称的直流电压。电容Ｃ３两端的电压放电至Ｑ３的谷点电压时，Ｑ３的发射极ｅ与基极ｂ１间关闭，并准备下一周期电容Ｃ３的充放电。

　　Ｒ６～Ｒ９、Ｑ４、Ｄ２与Ｗ１等组成电压比较放大电路，调整Ｗ１可改变输出电压，并通过ＩＣ１去控制Ｑ１、Ｑ２电流源的电流达到改变Ｃ３的充放电时间，控制可控硅ＫＳ的导通角，从而改变变压器Ｔ３的初级交流功率，在次级得到恒定的输出电压，保证了功率放大器的瞬间功率。

　　元件选择与调试：变压器Ｔ２用５×５ｍｍ的Ｅ型铁芯自制，初级可用∮０．１５ｍｍ的漆包线绕２００圈，次级绕１３５圈。变压器Ｔ３可用４０ｍｍ×６０ｍｍ的铁芯绕制，初级用∮０．９ｍｍ的漆包线绕３５２圈，次级用∮１．２６ｍｍ的漆包线绕１７６圈，８８圈处抽头。

　　调试很简单，先不用接上功率放大器，检查无误后，可先接通电源，用示波器测量变压器Ｔ２初级的两端，应有尖脉冲波形，用电压表测量输出端电压，调节Ｗ１使输出电压为正、负４５Ｖ。然后接上功率放大器，此时可看到可控硅的导通角前后移动，输出电压稳定在正、负４５Ｖ，调试即告完成。本功放动态电源静态时的功耗约１Ｗ，输出功率大于２５０Ｗ，电压稳定率小于０．１５％。

　　编者按：这个动态电源是否适合音响功放使用值得讨论。利用可控硅改变交流电导通角来获得稳压输出，尽管简单直观，但严重的电磁干扰和波形畸变，对音响功放会产生什么影响，欢迎广大发烧友来稿评论。
