采用可控硅直流开关构成的关断电路

　　可控硅开关无触点、无电火花、效率高、开关速度高，故而应用极其广泛。但普通的可控硅（非可关断可控硅）一经触发导通，其关断条件是：控制极无触发电流及阳极电流Ia必须小于其“最小维持电流”。因此必须设计一套“关断电路”。则可控硅直流开关的设计稍为复杂。
　　

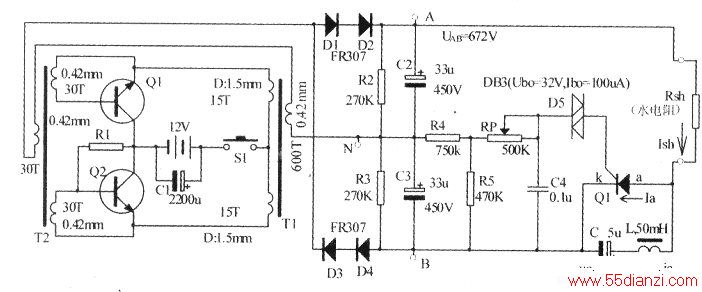

　　如附图，如果没有C(5uF)和L(50mH)组成的可控硅关断电路，则可控硅一旦导通，它将不可能关断。因为A、B间的电压经水电阻Rsh、可控硅的电流肯定大于其维持电流IH（例如，查相关资料得知可控硅BT151-800R的IH典型值为7mA），则可控硅将一直保持在Ia=UAB／Rsh，不会关断。

　　C和L组成了可控硅的直流关断电路工作过程如下：
　　
　　可控硅Ql截止时．UAB经水电阻、L、C对C充电到最大值．正极板带正电荷。与此同时，C3的端电压UNB经R4、RP对电容C4充电，当C4端电压略超过D5转折电压Ubo，(双向二极管DB3的u．=32V)．双向二极管D5导通．C4经D5在可控硅Ql的控制极产生一个幅度为5~7V的尖脉冲电压，可控硅导通。
　　
　　可控硅导通时，其阴、阳极间电压约0.7V，C经L、可控硅Ql放电，并产生振荡，振荡前1/4周期的电流从C的正极板经L到可控硅阳极再流向阴极．L中电流到最大、电容电压降至0：下1／4周期电感L电流从最大逐渐减小到0．反方向对C充电至其端电压最大（电压极性已经反转为负极板带正电荷）．L的电流从最大到0．第三个1/4周期．C开始放电．放电电流从阴极(k)到阳极(a)，其电流逐渐增加，而Ish随UAB下降而逐渐下降。因两电流方向相反．C放电电流的实际效果是抵消水电阻的电流Ish。最终必有：
　　
　　Ia=ISh-IC<IH
　　
　　由于可控硅的阳极电流小于维持电流lH，又由于此刻可控硅控制极的尖脉冲电压早巳经消失．从而同时满足了可控硅关断的两个条件，可控硅顺利关断。
　　
　　可控硅导通时由于流过水电阻的电流很大．C2、C3的端电压因大电流放电，电压快速F降。可控硅关断后，由于晶体管推挽振荡器对C2.C3充电，电压重新升到约670V．双向二极管触发电路再次触发可控硅导通，水电阻又得到—个幅度达670V左右的电压脉冲，对水生物实施足够大的电力。因此按下电源开关Sl．水电阻得到一系列高幅度脉冲电压。
　　
　　该电路输出的间歇期很宽的高压脉冲，既有足够的电力又消耗较小的电力．可谓高效低耗捕获器。
