采用可控硅的电容降压LED驱动电路

点击数：7981 次录入时间：03-04 11:58:30 整理：http://www.55dianzi.com 节能灯/照明/彩灯

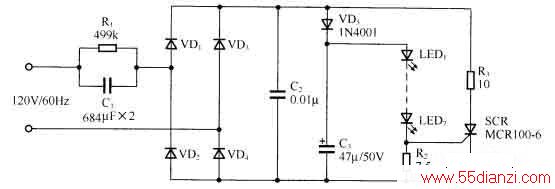

　　下图所示为采用可控硅的电容降压驱动电路。在该电路中，可控硅SCR和R3组成保护电路，当流过LED的电流大于设定值时，SCR导通一定的角度，从而对电路中的电流进行分流，使LED工作于恒流状态，从而避兔LED因瞬间高压而损坏。

采用可控硅的电容降压LED驱动电路
